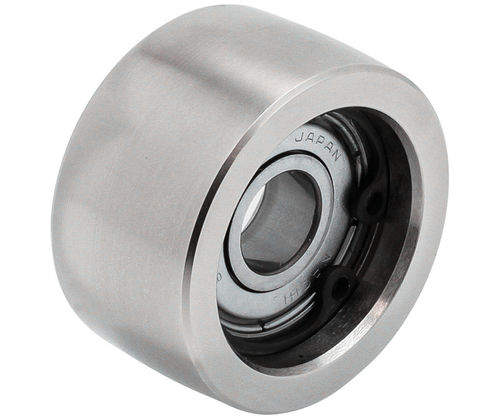

Soporte cojinete con rodamiento de bolas GRL-C

de aceropara sistema linealpara columna de guiado

Descripción general del producto
Las tapas de cojinete para rodillo guía GRL-C presentan una superficie coronada y están diseñadas para aplicaciones de guiado de servicio medio, como puertas correderas y transporte por cinta. Cuerpo en acero 1045. El cojinete y el anillo de retención tipo C son de acero.

Tipos de producto

• GRL-C: Tapa de cojinete para rodillo guía en acero, superficie coronada

Opciones de piezas (tabla)
ID | SKU | Número de pieza | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | R (mm) | Tipo de cojinete | Pasadores de rodillo aplicables | PN
151022 | GRL30S-C | GRL30S-C | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 50 | 606ZZ | RLP0606, RLP06E, RLP06S |
151194 | GRL40S-C | GRL40S-C | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 100 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S |
151051 | GRL50S-C | GRL50S-C | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 100 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S |
151076 | GRL60S-C | GRL60S-C | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 150 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S |
151098 | GRL70S-C | GRL70S-C | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 200 | 6202ZZ | RLP1511, RLP15E, RLP15S |

Accesorios

• GRL-BL: Soporte para rueda guía (accesorio para tapas de cojinete)
• Series RLP, RLP-E, RLP-F: Pasadores para rueda guía (varios tipos compatibles con las tapas de cojinete)

Características / especificaciones técnicas

• Tipo de superficie: Superficie coronada
• Aplicaciones típicas: Guiado de servicio medio — puertas correderas, transporte por cinta
• Material del cuerpo: Acero 1045
• Material del cojinete: Acero (tipos ZZ indicados)
• Anillo de retención: Anillo de retención tipo C, en acero
• SKUs / tamaños disponibles: GRL30S-C, GRL40S-C, GRL50S-C, GRL60S-C, GRL70S-C (ver la tabla Opciones de piezas para dimensiones y tipos de cojinete)
