Funda de protección a prueba de abrasión TF-C series

resistente a los productos químicosde alta temperaturapara rodamiento

Resumen del producto

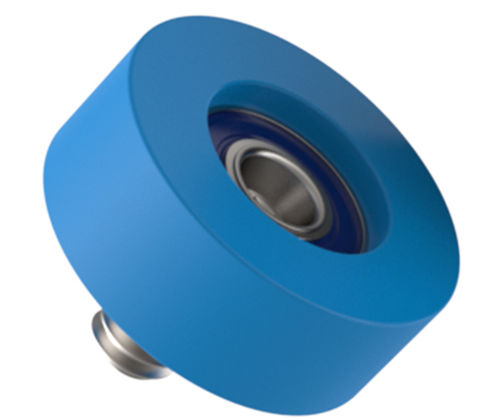

Cubiertas de rodamiento de perfil plano con montaje por espárrago de bajo perfil. Las ruedas se suministran ensambladas con un espárrago permanentemente remachado en el rodamiento, eliminando la necesidad de tuerca, tornillo y espaciador por separado. Tipos de rodamientos disponibles: acero, inoxidable, protegido y sellado. Materiales de cubierta/rueda disponibles para resistir corrosión, abrasión, temperaturas y agentes químicos: acero inoxidable 303, uretano gris 70D, nylon azul, poliacetal, PEEK y acero 1045 con revestimiento electrolítico.

Tipos de producto / aspectos destacados

• Montaje: espárrago, remachado permanentemente en el rodamiento
• Estilo de superficie: plano
• Tipos de rodamiento disponibles: acero, inoxidable, protegido, sellado (sellado de caucho o escudo metálico)
• Materiales de rueda/cubierta: acero inoxidable 303; uretano gris 70D; nylon azul (resistente térmica y químicamente); poliacetal (uso general); PEEK (alta resistencia, resistente a altas temperaturas/químicos); acero 1045 con revestimiento

Opciones de piezas (tabla)
Columnas: ID | SKU / Número de pieza | Rosca | D (in) | D2 (in) | L (in) | W (in) | W1 (in) | K | Tipo de rueda | Material de la rueda | Color de la rueda | Tipo de rodamiento | Material del rodamiento | PN
136205 | TFC-120603-SSR3Z-C | #10-32 | 3/4" | 19/64" | 5/16" | 3/8" | .07" | 3/32" | Plano | Inoxidable | | Escudo metálico | Inoxidable |
136206 | TFC-140604-SSR4R-C | 1/4-20 | 7/8" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Plano | Inoxidable | | Sellado de caucho | Inoxidable |
136207 | TFC-140604-SSR4Z-C | 1/4-20 | 7/8" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Plano | Inoxidable | | Escudo metálico | Inoxidable |
136208 | TFC-160604-SSR4R-C | 1/4-20 | 1" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Plano | Inoxidable | | Sellado de caucho | Inoxidable |
136209 | TFC-160604-SSR4Z-C | 1/4-20 | 1" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Plano | Inoxidable | | Escudo metálico | Inoxidable |
136210 | TFC-160804-SS1602R-C | 1/4-20 | 1" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Plano | Inoxidable | | Sellado de caucho | Inoxidable |
136211 | TFC-180804-SS1602R-C | 1/4-20 | 1-1/8" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Plano | Inoxidable | | Sellado de caucho | Inoxidable |
136212 | TFC-200804-SS1602R-C | 1/4-20 | 1-1/4" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Plano | Inoxidable | | Sellado de caucho | Inoxidable |
136213 | TFC-200905-SS1603R-C | 5/16-18 | 1-1/4" | 1/2" | 1/2" | 9/16" | .08" | 5/32" | Plano | Inoxidable | | Sellado de caucho | Inoxidable |
136214 | TFC-200906-SS1604R-C | 3/8-16 | 1-1/4" | 9/16" | 1/2" | 9/16" | .08" | 3/16" | Plano | Inoxidable | | Sellado de caucho | Inoxidable |

Notas
Las ruedas se suministran ensambladas con un espárrago remachado (no se requiere tuerca/tornillo/espaciador separado). Se ofrecen múltiples opciones de protección del rodamiento (escudo metálico y sellado de caucho) y varios materiales de rueda para adaptarse a necesidades de resistencia a la corrosión, abrasión, térmicas y químicas.

Especificaciones / datos técnicos

• Modelo / serie: TF-C
• Tipo de montaje: Montaje con espárrago (espárrago de perfil bajo, remachado permanentemente)
• Superficie: Plano
• Roscas disponibles (ejemplos): #10-32, 1/4-20, 5/16-18, 3/8-16
• Diámetros típicos de rueda (D) mostrados: 3/4", 7/8", 1", 1-1/8", 1-1/4"
• Anchos y dimensiones típicos: ejemplos de W incluyen .07", .08", .10"; columnas D2, L, W1, K proporcionadas por número de pieza
• Materiales rueda / cubierta: acero inoxidable 303; uretano gris 70D; nylon azul; poliacetal; PEEK; acero 1045 (revestimiento)
• Tipos de rodamiento disponibles: Escudo metálico, Sellado de caucho
• Material del rodamiento (ejemplos): Acero inoxidable
