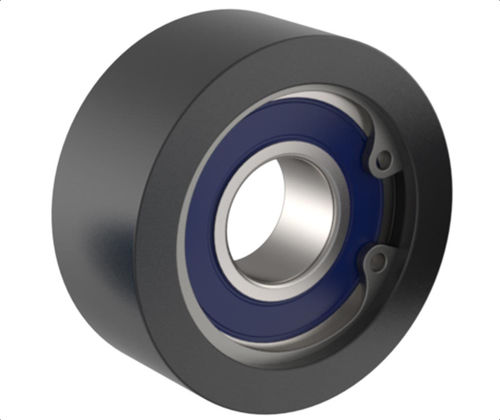

Soporte cojinete de botón TF series

de acerode acero inoxidablede PEEK

Descripción general
Tapa de estilo plano diseñada para montaje de rodamiento en superficie plana. Un rodamiento de una sola fila se mantiene mediante un anillo de retención. Rodamientos disponibles en acero o acero inoxidable con opciones de protector metálico o sellado de goma. Cubiertas fabricadas en varios materiales para cubrir necesidades de resistencia a la corrosión, abrasión, térmica o química.

Opciones de piezas (tabla)
Encabezado: ID | SKU | Número de pieza | D in | D1 in | W in | Tipo de rueda | Material de rueda | Color de rueda | Tipo de rodamiento | Material del rodamiento
135505 | TFC-120603-SSR3Z | TFC-120603-SSR3Z | 3/4 | 3/16 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135506 | TFC-140604-SSR4R | TFC-140604-SSR4R | 7/8 | 1/4 | 3/8 | Flat | Stainless | | Rubber Sealed | Stainless
135507 | TFC-140604-SSR4Z | TFC-140604-SSR4Z | 7/8 | 1/4 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135508 | TFC-160604-SSR4R | TFC-160604-SSR4R | 1 | 1/4 | 3/8 | Flat | Stainless | | Rubber Sealed | Stainless
135509 | TFC-160604-SSR4Z | TFC-160604-SSR4Z | 1 | 1/4 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135510 | TFC-160804-SS1602R | TFC-160804-SS1602R | 1 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135511 | TFC-180804-SS1602R | TFC-180804-SS1602R | 1-1/8 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135512 | TFC-200804-SS1602R | TFC-200804-SS1602R | 1-1/4 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135513 | TFC-200905-SS1603R | TFC-200905-SS1603R | 1-1/4 | 5/16 | 9/16 | Flat | Stainless | | Rubber Sealed | Stainless
135514 | TFC-200906-SS1604R | TFC-200906-SS1604R | 1-1/4 | 3/8 | 9/16 | Flat | Stainless | | Rubber Sealed | Stainless

Materiales disponibles para la cubierta

• Acero inoxidable 303 (resistente a la corrosión)
• Uretano gris 70D (resistente a la abrasión)
• Nylon azul (resistente térmica y químicamente)
• Poliacetal (uso general)
• PEEK (alta resistencia; buena resistencia a altas temperaturas y productos químicos)
• Acero 1045 con recubrimiento electroless (uso general)

Opciones de rueda y rodamiento

• Rodamiento de una sola fila retenido por anillo de retención
• Tipos de rodamiento disponibles: acero, inoxidable; protecciones: protector metálico o sellado de goma
• Tipo de rueda mostrado: Flat (plana)

Especificaciones técnicas

• Montaje: montaje de rodamiento para superficie plana
• Retención del rodamiento: anillo de retención sujeta un rodamiento de una sola fila
• Tipos de rodamiento: opciones en acero y acero inoxidable; protección: protector metálico o sellado de goma
• Material de la rueda (ejemplos): Acero inoxidable; cubiertas disponibles en múltiples polímeros y metales tal como se listan arriba
• Números de pieza incluidos (ejemplos de esta serie): TFC-120603-SSR3Z, TFC-140604-SSR4R, TFC-140604-SSR4Z, TFC-160604-SSR4R, TFC-160604-SSR4Z, TFC-160804-SS1602R, TFC-180804-SS1602R, TFC-200804-SS1602R, TFC-200905-SS1603R, TFC-200906-SS1604R
• Rango de dimensiones (según la tabla): D = 3/4 a 1-1/4 pulgadas; D1 = 3/16 a 3/8 pulgadas; W = 3/8 a 9/16 pulgadas
