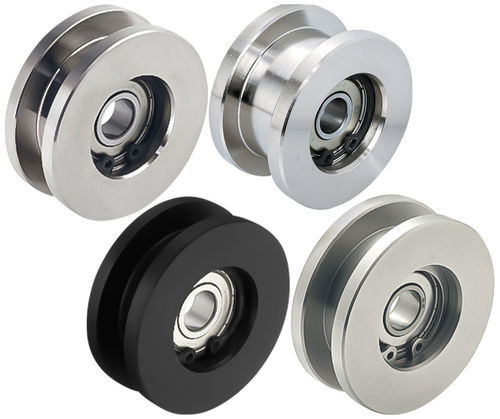

Guiado de rodillo para puerta corredera GRL-H

doble

Descripción
Estos rodillos guía con cubierta de cojinete presentan un diseño de doble brida y una sola rueda con cojinete. Están indicados para aplicaciones de servicio medio como puertas correderas y transporte por cintas. Cuerpos disponibles en acero 1045 niquelado, acero 4135 templado con acabado óxido negro, plástico poliacetal negro y acero inoxidable 303. Los rodamientos y anillos de retención en C se suministran en acero o acero inoxidable. Las variantes de acero templado ofrecen mayor resistencia al desgaste y protegen contra la entrada de virutas y residuos. Compatibles con rieles de barra de acero cuadrada pulida.

Tipos de producto

• GRL-H — Doble brida, cojinete simple
• GRL-L — Brida simple, cojinete simple (acero o plástico)
• GRL-P-L — Brida simple, montaje de cojinete o espárrago
• GRL-2-L — Brida simple, doble cojinete
• GRL-S2-H — Doble brida, doble cojinete (montaje de cojinete)

Variantes de producto (tabla)
ID | SKU | Número de pieza | Material | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | W (mm) | W1 (mm) | A (mm) | B (mm) | Tipo de cojinete | Pasadores aplicables | PN
151011 | GRL30J-H | GRL30J-H | Plastic | 6 | 30 | 22 | 17 | 13 | 12 | 5 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151024 | GRL30S-H | GRL30S-H | Steel | 6 | 30 | 22 | 17 | 13 | 12 | 5 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151036 | GRL40-H-SUS | GRL40-H-SUS | Stainless | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151039 | GRL40J-H | GRL40J-H | Plastic | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151196 | GRL40S-H | GRL40S-H | Steel | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151197 | GRL40SH-H | GRL40SH-H | Hardened Steel | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151205 | GRL50-H-SUS | GRL50-H-SUS | Stainless | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151042 | GRL50J-H | GRL50J-H | Plastic | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151053 | GRL50S-H | GRL50S-H | Steel | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151055 | GRL50SH-H | GRL50SH-H | Hardened Steel | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S

Medios
Ficha técnica (PDF) disponible para este producto.

Especificaciones técnicas

• Diseño: cubierta de doble brida con rueda de cojinete simple (serie GRL-H)
• Aplicaciones: servicio medio — puertas correderas, transporte por cintas
• Materiales (cuerpo): acero 1045 niquelado; acero 4135 tratado térmicamente (acabado óxido negro); plástico poliacetal negro; acero inoxidable 303
• Cojinete y anillo de retención: acero o acero inoxidable
• Opción acero templado: resistente al desgaste, protege contra la entrada de virutas y residuos
• Raíl compatible: barra de acero cuadrada pulida
• Variantes disponibles: múltiples diámetros y materiales (ver tabla de variantes para valores D / D1 / D2 / D3 / D4 / W / W1 / A / B)
