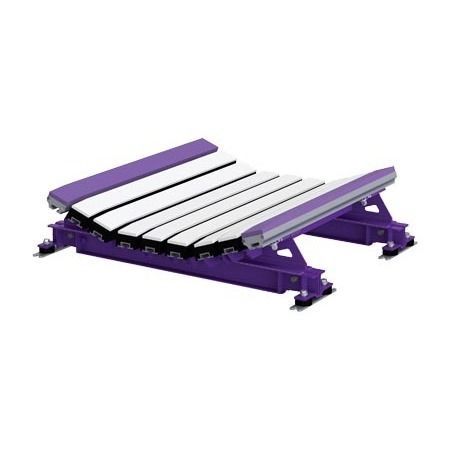

Cama de impacto para estación de carga de cinta transportadora DRX™ 200

Los lechos de impacto DRX-143-100 están diseñados para proporcionar máxima protección de la cinta en la zona de carga mediante la integración de componentes absorbentes de impacto en todo el conjunto del lecho.

Características y beneficios

• Sistema completo diseñado para proteger la cinta transportadora en el punto de carga.
• Tecnología exclusiva de reducción de velocidad que incluye soportes de barra de impacto y montajes de aislamiento, proporcionando dos niveles de reducción de energía de impacto.
• Diseño Slide-Out Service que facilita el mantenimiento y la sustitución de componentes.
• Disponible en múltiples ángulos de tolva y longitudes de lecho para adaptarse a diferentes instalaciones.

Requisitos de calzas (shim) para DRX200, DRX750 y DRX1500

• Tabla: rodillos CEMA C o D (5" / 125 mm) y CEMA C o D (6" / 150 mm)
  • TAMAÑO DE LECHO | CEMA C O D, 5" (125 mm) | CEMA C O D, 6" (150 mm)
  • 24"–36" (600–900 mm) | Usar (1) kit de calzas; calzar rodillo 0,5" (13 mm) | No requiere kits
  • 42"–72" (1050–1800 mm) | No requiere kits | Usar (1) SHIM-KITL; calzar lecho 0,5" (13 mm)
• Tabla: rodillos CEMA E (6" / 150 mm) y CEMA E (7" / 175 mm)
  • TAMAÑO DE LECHO | CEMA E, 6" (150 mm) | CEMA E, 7" (175 mm)
  • 36"–60" (900–1500 mm) | Usar (3) SHIM-KITL; calzar lecho 1,5" (38 mm) | Usar (4) SHIM-KITL; calzar lecho 2" (50 mm)
  • 72" (1800 mm) | Usar (4) SHIM-KITL; calzar lecho 2" (50 mm) | Usar (5) SHIM-KITL; calzar lecho 2,5" (64 mm)

Instalación

• La llave Impact Bed Handy Wrench es útil durante la instalación y el mantenimiento. Consulte las herramientas de instalación e instrucciones disponibles para más orientación.

Especificaciones técnicas

• Modelo / Serie: DRX-143-100 Impact Beds
• Velocidad máxima de la cinta: 1000 fpm (5 m/s)
• Rango de temperatura: -40° a 180° F (-40° a 82° C)
• Material de la barra de impacto: polietileno UHMW, cojín de goma y extrusión de aluminio
• Clasificación de energía de impacto: hasta 200 lb-ft (DRX200)
• Anchos disponibles: 24" a 72" (600 a 1800 mm)
• Ángulos de tolva: 20° y 35° (otros ángulos disponibles bajo cotización)
• Longitudes de lecho: 4' (1,2 m) y 5' (1,5 m)
