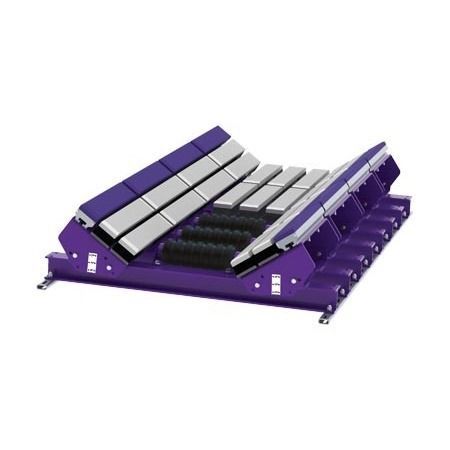

Cama de impacto para estación de carga de cinta transportadora MIB24-2H

Descripción general

Las camas de impacto modulares están diseñadas para proporcionar máxima capacidad y contención total dentro y alrededor de la zona de carga. La huella modular de 2' (600 mm) permite configurar secciones de barras de alto impacto y secciones deslizantes de menor impacto para optimizar el rendimiento en la zona de carga.

Características y beneficios

• Mantenimiento rápido y sencillo con tolva extraíble y retirada de la sección central
• Todas las barras están biseladas para funcionar con cintas reversibles
• Combine sin fisuras secciones deslizantes y camas de impacto para un rendimiento optimizado en distintos puntos de carga
• Construcción: CEMA D
• Opciones de ángulo de tolva ajustables: 20°, 35°, 45°
• Secciones modulares de 2' (600 mm) para un diseño flexible de la zona de impacto

Instalación

• Están disponibles juegos de rodillos (idlers) ajustables, diseñados para colocarse entre varias camas para mantener la alineación y facilitar el mantenimiento

Especificaciones técnicas

• Velocidad máxima de la cinta: 1000 fpm (5 m/sec)
• Rango de temperatura máxima: -40°F a 180°F (-40°C a 82°C)
• Huella seccional: secciones de 2' (600 mm)
• Construcción: CEMA D
• Ángulo de tolva ajustable: 20°, 35°, 45°
• Material de las barras deslizantes: UHMW polietileno 1" (25 mm) y extrusión de aluminio
• Material de las barras de impacto: UHMW polietileno 1" (25 mm), cojín de caucho y base de acero
• Energía de impacto (por estilo):
  • MSB (slider): hasta 200 lb-ft (hasta 25 kg-m)
  • MIB (impact): hasta 1500 lb-ft (hasta 200 kg-m)
• Disponible para anchos de banda: 24" a 72" (600 a 1800 mm)
• Requisitos de calzas (según el tamaño de la cama de impacto y el tipo de idler):
  • Idlers CEMA C o D (5" / 125 mm):
    • 24"–36" (600–900 mm): usar (1) kit de calzas; calzar el idler 0.5" (13 mm)
    • 42"–72" (1050–1800 mm): sin calzas
  • Idlers CEMA C o D (6" / 150 mm):
    • 24"–36" (600–900 mm): sin calzas
    • 42"–72" (1050–1800 mm): usar (1) kit de calzas; calzar la cama 0.5" (13 mm)
  • Idlers CEMA E (6" / 150 mm y 7" / 175 mm):
    • 36"–60" (900–1500 mm): usar (3) kits de calzas; calzar la cama 1.5" (38 mm) para idlers de 6"; usar (4) kits de calzas; calzar la cama 2" (50 mm) para idlers de 7"
    • 72" (1800 mm): usar (4) kits de calzas; calzar la cama 2" (50 mm) para idlers de 6"; usar (5) kits de calzas; calzar la cama 2.5" (64 mm) para idlers de 7"
