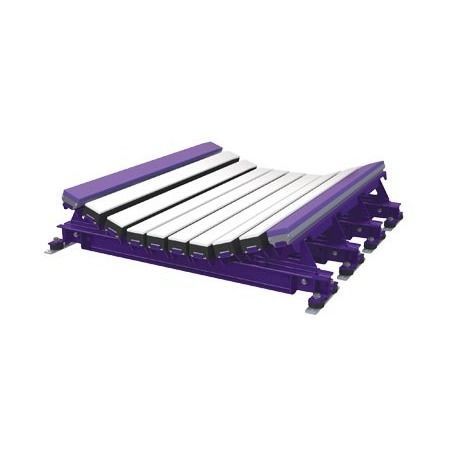

Cama de impacto para estación de carga de cinta transportadora DRX™ 1500

Descripción general
Las Cama de impacto DRX™ 1500 son sistemas de lecho de transportador que absorben impactos, diseñados para proporcionar la máxima protección a la banda en la zona de carga. El sistema integra componentes estructurales resistentes y características propietarias de reducción de energía para aumentar la durabilidad y simplificar el mantenimiento.

Características y beneficios

• Sistema completo diseñado para una protección superior de la banda en la zona de carga
• Velocity Reduction Technology™ exclusiva con soportes de barra de impacto y montajes de aislamiento que proporcionan dos niveles de reducción de energía de impacto
• Mantenimiento sencillo con diseño Slide-Out Service
• Ángulos de trencado disponibles: 20° y 35° (otros ángulos disponibles bajo cotización)
• Longitudes de lecho disponibles: 4' (1,2 m) y 5' (1,5 m)

Instalación

• Se recomienda la Impact Bed Handy Wrench para mantenimiento e instalación (ver Herramientas de instalación)

Requisitos de calce (shim requirements)

• Para rodillos C o D (5 in / 125 mm y 6 in / 150 mm):
  • Tamaño de lecho de impacto 24–36 in (600–900 mm): usar (1) kit de calces; elevar el rodillo 0,5 in (13 mm) [rodillos 5 in: usar (1) kit; rodillos 6 in: no se requieren kits]
  • Tamaño de lecho de impacto 42–72 in (1050–1800 mm): no se requieren kits [rodillos 5 in]; usar (1) SHIM-KITL; elevar el lecho 0,5 in (13 mm) [rodillos 6 in]
• Para rodillos CEMA E (6 in / 150 mm y 7 in / 175 mm):
  • Tamaño de lecho de impacto 36–60 in (900–1500 mm): usar (3) SHIM-KITL; elevar el lecho 1,5 in (38 mm) [rodillos 6 in]; usar (4) SHIM-KITL; elevar el lecho 2 in (50 mm) [rodillos 7 in]
  • Tamaño de lecho de impacto 72 in (1800 mm): usar (4) SHIM-KITL; elevar el lecho 2 in (50 mm) [rodillos 6 in]; usar (5) SHIM-KITL; elevar el lecho 2,5 in (64 mm) [rodillos 7 in]

Documentos y medios (seleccionados)

• Manual de instrucciones y hoja de producto disponibles (ver documentos del producto)
• Vídeo de demostración: DRX™ Impact Beds Demonstration Video

Especificaciones técnicas

• Velocidad máxima de la banda: 1000 fpm (5 m/sec)
• Rango de temperatura máxima: -40°F a 180°F (-40°C a 82°C)
• Material de la barra de impacto: polietileno UHMW, cojín de caucho y extrusión de aluminio
• Energía de impacto / clasificación: 750 - 1500 lb-ft (100 - 200 kg-m); para DRX1500 la categoría de energía de impacto se indica como 750 a 1500 lb-ft
• Disponible para anchos de banda: 24 a 72 in (600 a 1800 mm)
• Ángulos de trencado ofrecidos: 20° y 35° (otros ángulos disponibles bajo cotización)
• Longitudes de lecho: 4' (1,2 m) y 5' (1,5 m)
