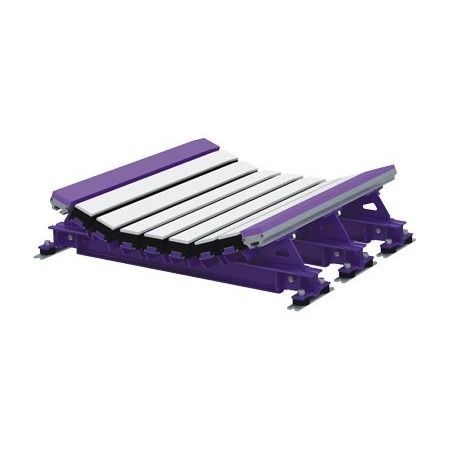

Cama de impacto para estación de carga de cinta transportadora DRX™ 750

Las camas de impacto DRX™ 750 son camas de impacto para transportadores de servicio pesado, diseñadas para ofrecer la máxima protección de la banda en la zona de carga. El sistema integra Velocity Reduction Technology™ y componentes resistentes para absorber la energía de impacto y simplificar el mantenimiento.

Características y ventajas

• Sistema completo diseñado para una protección superior de la banda en el área de carga
• Velocity Reduction Technology™ exclusiva, que incluye Impact Bar Supports e Isolation Mounts, proporciona dos niveles de reducción de la fuerza de impacto
• Mantenimiento sencillo con Slide-Out Service
• Ángulos de gárbula: 20° y 35° (otros ángulos disponibles bajo consulta)
• Longitudes de cama disponibles: 4' (1200 mm) y 5' (1500 mm)

Instalación

• Se recomienda la llave Impact Bed Handy Wrench para mantenimiento e instalación (ver Herramientas de instalación)

Requisitos de calzas (resumen de tablas)

• Para rodillos CEMA C o D (5" / 125 mm y 6" / 150 mm):
  • 24"–36" (600–900 mm): rodillos 5" — usar (1) kit de calzas y elevar el rodillo 0,5" (13 mm); rodillos 6" — no requieren kit
  • 42"–72" (1050–1800 mm): rodillos 5" — no requieren kit; rodillos 6" — usar (1) SHIM-KITL y elevar la cama 0,5" (13 mm)
• Para rodillos CEMA E (6" / 150 mm y 7" / 175 mm):
  • 36"–60" (900–1500 mm): rodillos 6" — usar (3) SHIM-KITL y elevar la cama 1,5" (38 mm); rodillos 7" — usar (4) SHIM-KITL y elevar la cama 2" (50 mm)
  • 72" (1800 mm): rodillos 6" — usar (4) SHIM-KITL y elevar la cama 2" (50 mm); rodillos 7" — usar (5) SHIM-KITL y elevar la cama 2,5" (64 mm)

Especificaciones técnicas

• Modelo: DRX™ 750
• Fabricante: Flexco
• Velocidad máxima de la banda: 1000 fpm (5 m/sec)
• Rango de temperatura máximo: -40°F a 180°F (-40°C a 82°C)
• Material de las barras de impacto: polietileno UHMW, cojín de goma y extrusión de aluminio
• Energía de impacto / clasificación: DRX750 — 200 a 750 lb-ft (≈25–100 kg·m)
• Anchos de banda disponibles: 24" a 72" (600 a 1800 mm)
• Longitudes de cama: 4' (1,2 m) y 5' (1,5 m)
• Ángulos de gárbula: 20° y 35° (otros ángulos disponibles bajo consulta)
• Ejemplos de capacidad (toneladas/h): aproximadamente 8.100 a 19.000 ton/hr según ancho de banda y longitud de cama (varía según la variante)
• Mantenimiento: Slide-Out Service para acceso sencillo; herramienta de instalación compatible: Impact Bed Handy Wrench
• Repuestos y accesorios disponibles: Impact Bar Bolt Kit, Impact Bar Supports, Isolation Mount Kit, Impact Bars (variantes UHMW), Shim Kits, Slider Bars, Handy Wrench, etc.
