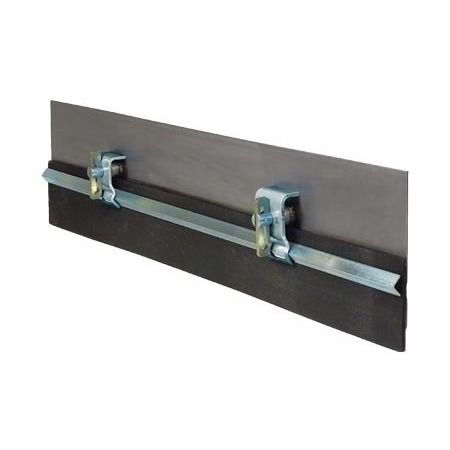

Abrazadera RMC1 series

La abrazadera de faldón RMC1 asegura la tabla de faldón y la goma de faldón en las zonas de carga de la cinta transportadora para reducir derrames de material, limpieza y tiempos de inactividad del transportador.

Características y beneficios

• Instalación sencilla con pocas piezas e instrucciones paso a paso
• Acceso de servicio seguro desde los laterales del transportador para instalación y mantenimiento
• Ajuste rápido mediante cuñas de bloqueo en los pasadores de la abrazadera
• Pasador antivibración que mantiene el pasador bloqueado en funcionamiento
• Modelo LS (Limited Space) disponible para espacios reducidos y equipos portátiles
• Opción Pick-A-Length (PAL) PAK para requisitos especiales o de mayor longitud
• PAL PAK atornillable disponible cuando no es posible soldar

Instalación

• Tabla de faldón y goma no incluidas
• Una abrazadera de faldón incluye dos placas de sujeción (Standard o LS), dos pasadores de sujeción y una barra de sujeción de 4' (1,2 m)
• El Pick-A-Length (PAL) PAK contiene 2 placas y 2 pasadores — el cliente suministra la barra de sujeción (1" x 1" x 1/8" ángulo) a la longitud requerida

PAL PAKs por longitud de sistema

• Longitud del sistema de faldón → PAL PAKs necesarios
  • 1'-4' (0,3 m–1,2 m): 1
  • 5'-8' (1,5 m–2,4 m): 2
  • 9'-12' (2,8 m–3,8 m): 3
  • 13'-16' (4,0 m–4,9 m): 4
  • 17'-20' (5,2 m–6,1 m): 5

Características técnicas / especificaciones

• Tamaño del módulo: 4' (1200 mm)
• Rango de espesor de la goma de faldón: 5/16" a 3/4" (8 a 19 mm)
• Altura total: Standard 7" (180 mm); LS 4,5" (115 mm)
• Distancia pasador — barra de sujeción: Standard 4" (100 mm); LS 2,5" (65 mm)
• Incluido con una abrazadera de faldón estándar: 2 placas de sujeción (Standard o LS), 2 pasadores, 1 barra de sujeción (4' / 1,2 m)
• El PAL PAK contiene 2 placas y 2 pasadores; la barra de sujeción la suministra el cliente (1" x 1" x 1/8" ángulo) a la longitud requerida
