Calibrador de temperatura 7196B

para sensor RTDpara termómetrode alta precisión

Descripción del producto
El punto de ebullición nominal del nitrógeno es –196 °C a una atmósfera. El punto triple definido del argón es –189,3442 °C. La diferencia entre el punto de ebullición del nitrógeno y el punto triple del argón puede corregirse matemáticamente, lo que permite calibraciones por comparación con una incertidumbre alcanzable inferior a 2 mK respecto al punto triple real del argón.

Diseño y modelos

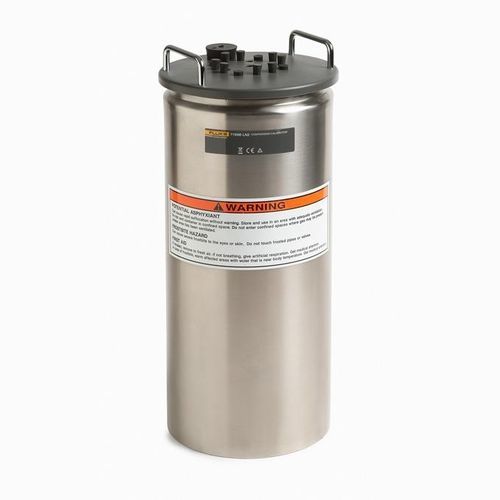

Los calibradores de comparación LN₂ de Fluke Calibration constan de un matraz Dewar de acero inoxidable sellado al vacío, un bloque de cobre de alta pureza y una tapa de ajuste preciso. El Dewar se llena con nitrógeno líquido y el bloque de cobre se suspende en su interior; un termómetro de resistencia de platino estándar (SPRT) se introduce en el bloque y se compara con el SPRT calibrado del usuario para realizar la calibración.

• 7196B-4: cuatro pozos internos de 8 mm (0,32") I.D.
• 7196B-13: cinco pozos I.D. de 8 mm (0,32") y ocho pozos I.D. de 6,35 mm (0,25").

Características clave

• Permite calibraciones por comparación de bajo coste a –196 °C.
• Incertidumbre de medida típicamente < 2 mK frente al punto triple del argón.
• Diseño mecánico simple: Dewar al vacío, bloque de cobre de alta pureza y tapa de precisión para profundidades de inmersión repetibles.

Modo de uso
El calibrador utiliza un bloque de cobre sumergido en nitrógeno líquido; un SPRT colocado en un pozo térmico del bloque se compara con un SPRT de referencia calibrado para efectuar calibraciones por comparación a temperaturas criogénicas. La unidad está pensada para trabajos de comparación en laboratorio y requiere un SPRT de referencia calibrado y manejo adecuado de criógenos.

Especificaciones técnicas

• Familia de modelos: 7196B LN₂ Comparison Calibrator (variantes: 7196B-4, 7196B-13)
• Temperatura nominal: –196 °C (a 1 atm; varía con la presión atmosférica)
• Pozos térmicos: 7196B-4 = cuatro pozos I.D. de 8 mm (0,32"); 7196B-13 = cinco pozos I.D. de 8 mm (0,32") + ocho pozos I.D. de 6,35 mm (0,25")
• Profundidades de inmersión: 275 mm desde la parte superior de la tapa hasta el fondo del pozo; 150 mm de inmersión en el bloque de cobre
• Dimensiones exteriores (Ø x altura): 168 mm x 406 mm (6,6 in x 16 in)
• Estabilidad de temperatura: típicamente < 2 mK en 20 minutos (depende de la estabilidad de la presión atmosférica)
• Uniformidad de temperatura: <0.0004 °C
• Volumen: 5,47 litros (1,45 galones)
• Principio de funcionamiento: Dewar sellado al vacío con bloque de cobre de alta pureza; SPRT insertado en el bloque para calibración por comparación
• Nota: la temperatura de equilibrio varía con la presión atmosférica (dT/dp ≈ 0,085 mK/Pa); la estabilidad real depende de la estabilidad de la presión
