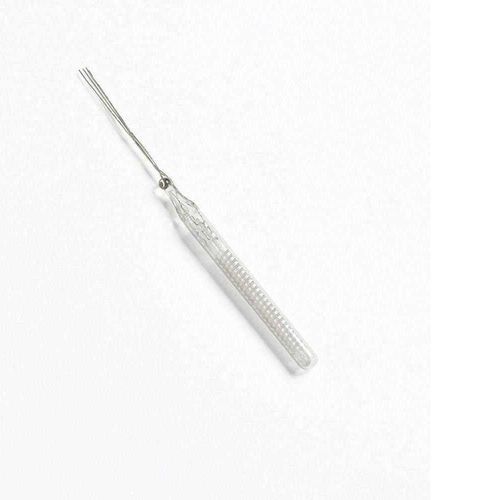

Termómetro de sonda 5686-B

de resistencia de platinoRTDsin visualizador

Resumen del producto
El Fluke 5686‑B es un termómetro de resistencia de platino estándar (SPRT) con cápsula de vidrio, conforme a ITS‑90, diseñado para convertir temperatura en resistencia con máxima trazabilidad. Rango operativo: −260 °C (13 K) a 232 °C (505 K). La cápsula de vidrio miniatura permite inmersión total, reduce el flujo térmico y es adecuada para calibraciones por inmersión y células de punto fijo. El elemento sensor es hilo de platino de alta pureza enrollado a mano sobre un marco de sílice fundida; la cápsula está sellada a presión con helio de alta pureza para mantener la estabilidad a largo plazo.

Características clave

• SPRT de cápsula de vidrio en miniatura optimizado para tareas de metrología que requieren sondas cortas y totalmente inmersibles.
• Amplio rango de temperatura: −260 °C a 232 °C; estabilidad típica 0,001 °C en 100 °C.
• Tamaño compacto (5,8 mm × 56 mm) para uso en recipientes, entornos criogénicos y espacios confinados.
• Construcción SPRT auténtica: hilo de platino de alta pureza enrollado a mano en un marco de sílice fundida sin tensiones.

Características detalladas

• Conformidad ITS‑90 – Diseñado para cumplir la Escala Internacional de Temperatura de 1990 con los límites de relación de resistencia especificados:
  • W(302.9146 K) ≥ 1.11807
  • W(234.3156 K) ≤ 0.844235
• Cobertura térmica excepcional – Funciona desde temperaturas criogénicas (13 K / −260 °C) hasta 232 °C (505 K).
• Diseño compacto y totalmente inmersible – Ø 5,8 mm × 56 mm; minimiza el flujo térmico y permite inmersión total en baños y células.
• Listo para calibración por puntos fijos – Adecuado para calibraciones de punto fijo de −200 °C a 232 °C.
• Baja autocalefacción y alta reproducibilidad – Autocalefacción en TPW < 0,002 °C (1 mA); reproducibilidad ±0,001 °C o mejor.

Especificaciones

• Modelo: 5686‑B
• Rango de temperatura: −260 °C a 232 °C (13 K a 505 K)
• R_TPW nominal: 25,5 Ω
• Relación de resistencias: W(302.9146 K) ≥ 1.11807; W(234.3156 K) ≤ 0.844235
• Tasa de deriva: < 0,005 °C por año (rango completo)
• Autocalentamiento en TPW: < 0,002 °C (1 mA)
• Reproducibilidad: ±0,001 °C o mejor
• Deriva de R_TPW tras ciclos térmicos: < 0,001 °C
• Gas de llenado: helio
• Cables: cuatro conductores de platino, 30 mm de longitud
• Tamaño: Ø 5,8 mm × 56 mm

Aplicaciones y ventajas

• Diseñado para calibraciones primarias, incluidos entornos criogénicos y células de inmersión a punto fijo.
• Alternativa compacta a SPRT de vástago largo cuando se requieren inmersión total y espacio limitado.
• Fabricado para ofrecer baja autocalefacción, deriva mínima y reproducibilidad elevada, adecuado para laboratorios de metrología.
