Sistema de adquisición de datos de temperatura 1586A series

de tensiónbenchtoppara laboratorio

Descripción general

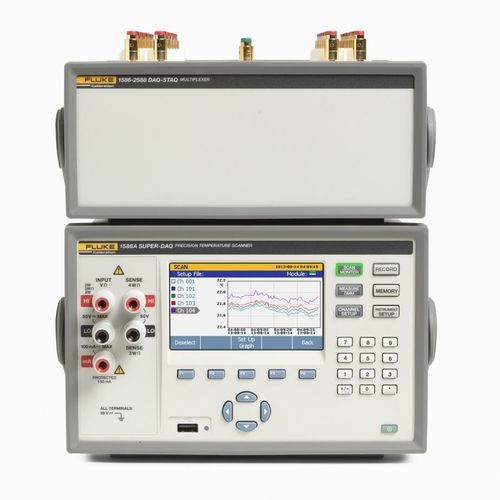

El Fluke 1586A Super-DAQ recopila mediciones de temperatura y eléctricas con marcas temporales para que técnicos, ingenieros y equipos de calidad verifiquen el control de procesos, realicen cartografías térmicas, calibren sensores y soporten I+D o resolución de averías. Los datos y estadísticas pueden visualizarse en tablas y hasta cuatro canales pueden graficarse simultáneamente en el instrumento para una evaluación rápida antes del análisis en PC.

Características principales

• Mide termopares, PRT/RTD, termistores, tensión CC, corriente CC y resistencia con hasta 45 canales analógicos (según configuración).
• Alto rendimiento metrológico: PRTs hasta ±0,005 °C (con multiplexor DAQ-STAQ), termopares típicos ≈±0,5 °C, termistores hasta ±0,002 °C.
• Velocidades de muestreo de hasta 10 canales/s para aplicaciones de alta velocidad.
• Cuatro modos: Scan, Monitor, Measure y DMM; tendencias de color en tiempo real para 4 canales.
• Memoria interna no volátil y transferencia USB/LAN; perfiles administrador/usuario para seguridad y trazabilidad.
• Soporta secuencias de calibración automatizada cuando se conecta a fuentes de temperatura y multiplexores.

Aplicaciones

• Cartografía térmica y validación de temperatura
• Calibración de sensores de proceso y calibración de banco de PRT/RTD, termistores y termopares
• Supervisión de producción, I+D, aeroespacial, automoción, farmacéutica, biotecnología y procesado de alimentos

Modos de operación y usabilidad

• Scan: escaneo secuencial de canales según pruebas definidas
• Monitor: visualización de un canal durante el escaneo
• Measure: registro en un canal sin archivo de prueba preconfigurado
• DMM: el canal frontal actúa como multímetro de banco para tensión CC, corriente CC y resistencia 2/4 hilos
• Gráficas en tiempo real: graficar hasta 4 canales, con zoom y modo historial para revisión en instrumento

Datos, conectividad y seguridad

• Memoria interna: ~20 MB flash para datos/configuración; RAM de escaneo para ~75.000 lecturas con marca temporal
• USB Host (Tipo A) para unidades FAT32 (hasta 32 GB); USB Device (Tipo B) con SCPI para control/transfers
• LAN: Ethernet 10/100 (TCP/IP, SCPI); RS-232 (DE-9) para control de fuentes y automatización
• Perfiles de usuario/administrador y funciones de protección para trazabilidad

Especificaciones generales (seleccionadas)

• Tensión de red: 100 V (90–110 V), 120 V (108–132 V), 220 V (198–242 V), 240 V (216–264 V)
• Frecuencia: 47–440 Hz; Consumo: 36 VA pico (24 W promedio)
• Temperatura de operación: 0 °C a 50 °C (precisión completa 18–28 °C); almacenamiento −20 °C a 70 °C
• Capacidad de canales: analógico total 45; tensión/resistencia 41; corriente 5; E/S digital 8 bits
• Dimensiones: H 150 mm × W 245 mm × D 385 mm; peso típico 6 kg
• Conformidad: CE, CSA, IEC 61010 3ª edición

Especificaciones de medida (seleccionadas)

• Tasas de escaneo: rápido hasta 10 canales/s (0,1 s/canal); medio 1 canal/s; lento 4 s/canal
• Resolución de visualización: hasta 6 1/2 dígitos (varía por sensor y rango)
• PRT/RTD: rango −200 °C a 1200 °C (según sensor); ejemplos de precisión: PRT ±0,005 °C (con DAQ-STAQ)
• Termistores: rango −200 °C a 400 °C; precisiones típicas hasta ±0,002 °C
• Termopares: rango −270 °C a 2315 °C; precisiones típicas ≈±0,5 °C (según módulo)
• Tensión/corriente/resistencia CC: rangos y protecciones hasta 50 V; corriente ±100 μA a ±100 mA; resistencia según rango

Capacidades y accesorios incluidos (alto nivel)

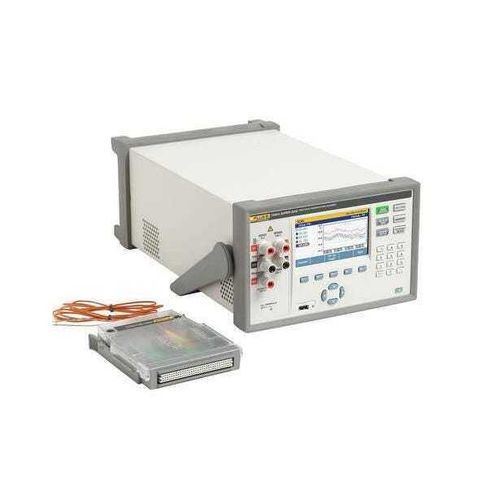

• Compatibilidad con multiplexor DAQ-STAQ y módulos High-Capacity internos
• Canales matemáticos (hasta 20) para operaciones aritméticas y polinomiales
• Disparadores: intervalo, externo, alarma, remoto, manual, secuencias automatizadas
• Accesorios típicos: multiplexores, módulos de entrada, kits de rack, kits de calibración y software
