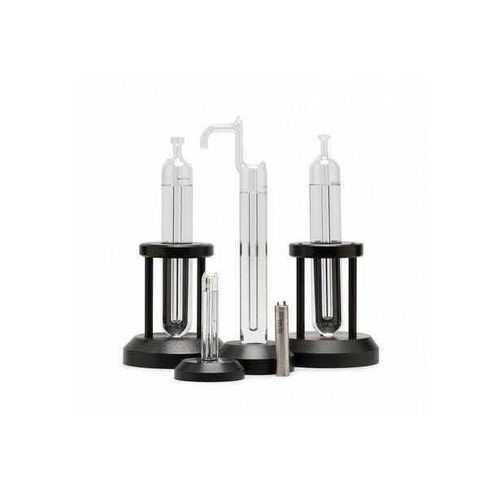

Calibrador de temperatura 5901A-G

para sensor de temperaturapara termómetropara calibración de referencia

Características clave

• Celdas TPW fáciles de usar con incertidumbre ampliada típicamente < ±0,0001 °C en los modelos principales.
• Disponibles en varias tamaños y con carcasa de vidrio o sílice fundida (cuarzo).
• Rellenas con agua de mar destilada con composición isotópica VSMOW.
• Proporcionan una referencia de temperatura fundamental y reproducible para laboratorios de calibración.

Descripción del producto
Las celdas de la serie 5901 se evacuan y sellan herméticamente después de llenarlas con agua de mar cuidadosamente destilada que coincide con la composición isotópica Vienna Standard Mean Ocean Water (VSMOW). La fabricación minimiza la contaminación y preserva la integridad isotópica.

Agua pesada
Los isótopos de oxígeno e hidrógeno (incluidos 17O, 18O y 2H) afectan la temperatura del punto triple. Se utiliza agua de mar porque su composición isotópica suele ser de las más pesadas. Las desviaciones isotópicas pueden alcanzar 0,00025 °C; la contribución de incertidumbre por VSMOW es inferior a ±0,000007 °C (≈7 µK) en los modelos principales.

Opciones de verificación isotópica
Se puede solicitar verificación isotópica mediante análisis de laboratorio de una muestra o mediante el suministro de ampollas selladas con muestras de agua para ensayos independientes.

Impurezas
Las impurezas originan errores TPW mayores que las variaciones isotópicas. Las celdas pasan por múltiples destilaciones y procesos controlados de fabricación para mantener la pureza. Las celdas de cuarzo pueden llenarse directamente desde la línea de destilación para reducir el riesgo de contaminación.

Vidrio vs cuarzo
Las carcasas de vidrio borosilicatado son más económicas pero presentan mayor porosidad a largo plazo; la sílice fundida (cuarzo) es menos porosa y más estable. La deriva típica de las celdas de vidrio es del orden de 0,00006 °C por año.

Tamaños y modelos
Los modelos 5901A, 5901C y 5901D (vidrio o cuarzo) ofrecen 265 mm de inmersión y difieren principalmente por el diámetro interior del pozo. El 5901B-G es una mini-celda de vidrio (para el 9210 Maintenance Apparatus) con inmersión más corta. Hay casquillos y adaptadores para ajustar a distintos diámetros de termómetros.

Accesorios
Accesorios incluyen el congelador de inmersión 2031A Quick Stick (hielo seco/alcohol) para acelerar la formación del manto de hielo en celdas grandes, servicios opcionales de seguro y una selección de casquillos/adaptadores para diámetros de sonda.

Modelos (selección)

• 5901A-G — Celda TPW, 12 mm ID con asa, carcasa de vidrio
• 5901A-Q — Celda TPW, 12 mm ID con asa, carcasa de cuarzo
• 5901C-G — Celda TPW, 13,6 mm ID, carcasa de vidrio
• 5901C-Q — Celda TPW, 14,4 mm ID, carcasa de cuarzo
• 5901D-G / 5901D-Q — Celda TPW, 12 mm ID, carcasa vidrio o cuarzo
• 5901B-G — Celda TPW, mini, carcasa vidrio (para 9210 Maintenance Apparatus)
• Casquillos: 3901-11, 3901-12, 3901-13, 3901-21, 3901-22, 3901-23
• Intercomparación acreditada: 1904-TPW

Notas
Están disponibles distintos baños y sistemas para mantener el punto triple durante períodos prolongados. Se pueden proporcionar certificados de ensayo acreditados bajo la referencia 1904-TPW.

Especificaciones técnicas

• Incertidumbre ampliada (k=2): < 0,0001 °C para la mayoría de los 5901; < 0,0002 °C para la mini (5901B-G).
• Reproducibilidad: 0,00002 °C para modelos principales; 0,00005 °C para la mini.
• Dimensiones (ejemplos): 5901A (50 mm OD, 12 mm ID, 450 mm longitud); 5901C (60 mm OD, 13,6 mm o 14,4 mm ID, 420 mm longitud); 5901B (30 mm OD, 8 mm ID, 180 mm longitud).
• Profundidad de inmersión (superficie del agua al fondo del pozo): 265 mm para 5901A/C/D; 118 mm para 5901B (mini).
• Materiales de carcasa: vidrio borosilicatado o sílice fundida (cuarzo).
• Fuente de agua: océano (composición isotópica VSMOW).
• Tolerancia dDVSMOW: ±10 ‰ (±1 %) para modelos principales; ±20 ‰ para la mini.
• Tolerancia Δ18O VSMOW: ±1,5 ‰ (±0,15 %) para modelos principales; ±3 ‰ para la mini.
• Efecto de la desviación respecto a VSMOW sobre TPW: ≈ ±7 µK para modelos principales; ≈ ±14 µK para la mini.
