Sensor de temperatura Pt100 5606

de resistencia de platinode inmersiónhilos desnudos

Descripción general

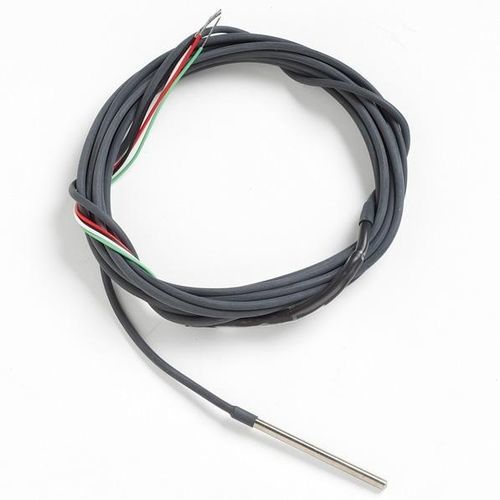

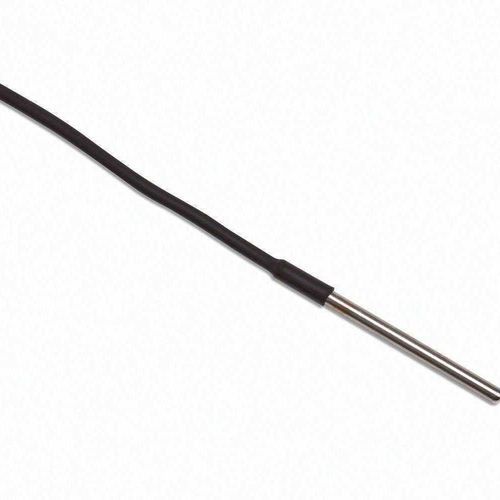

El Fluke 5606 Full Immersion Platinum Resistance Thermometer (PRT) es una sonda ultra‑compacta diseñada para inmersión total real —incluyendo la junta de transición y los cables— en un rango operativo de -200 °C a 160 °C. Presenta una funda de 50 mm, diámetro 3,1 mm, elemento de medida de precisión 100 Ω (alpha = 0,00385), cables de cobre esmaltado de conductor único y un sello de sonda contra la humedad para estabilidad a largo plazo en entornos exigentes.

Características principales

• Rango de funcionamiento: -200 °C a 160 °C.
• Precisión de calibración hasta ±0,05 °C según punto y opción de calibración.
• Inmersión total: la junta de transición y los cables soportan el rango completo; no se requieren cálculos de inmersión mínima para aplicaciones de inmersión total.
• Cables de cobre esmaltado de conductor único para reducir la capilaridad de humedad frente a conductores trenzados.
• Sello de sonda específico para impedir la entrada de humedad.
• Dimensiones compactas: funda 50 mm, Ø 3,1 mm; elemento situado cerca de la punta para respuesta rápida en espacios reducidos.
• Calibración acreditada NVLAP disponible (recomendada para trazabilidad de laboratorio).
• Compatibilidad demostrada con fluidos de transferencia de calor y temperaturas extremas sin pérdida de integridad en la junta de transición.

Aplicaciones y ventajas

• Calibración y validación de sensores en laboratorios/congeladores, biocongeladores, autoclaves, hornos y cámaras de ensayo.
• Procedimientos IQ/OQ/PQ y mapeo de temperatura.
• Registro de datos en recintos con control térmico y cámaras ambientales.
• Instalación a través de espacios estrechos (cables ≤ 0,2 mm de diámetro) como puertas de congelador con mínima pérdida térmica.

Especificaciones técnicas

• Modelo: 5606 Full Immersion PRT.
• Rango de temperatura: -200 °C a 160 °C.
• Resistencia nominal a 0,01 °C: 100 Ω ± 0,1 Ω.
• Coeficiente de temperatura (alpha): 0,00385 Ω/Ω/°C.
• Ejemplos de precisión: ±0,04 °C a 0,01 °C; ±0,06 °C a 160 °C (ver opciones de calibración).
• Repetibilidad a corto plazo: ±0,03 °C a 0,01 °C; ±0,04 °C a 160 °C.
• Dériva (100 h a T máx): ±0,03 °C a 0,01 °C; ±0,04 °C a 160 °C.
• Histéresis: ±0,015 °C.
• Longitud de funda: 50 mm ± 5 mm.
• Diámetro de funda: 3,1 mm ± 0,1 mm.
• Material de la funda: acero inoxidable 316.
• Junta de transición: diseñada para -200 °C a 160 °C (inmersión total).
• Longitud/ubicación del sensor: 30 mm ± 3 mm; sensor a ~3 mm de la punta.
• Resistencia de aislamiento mínima: 20 MΩ a 23 °C.
• Profundidad de inmersión mínima/máxima: inmersión total permitida (líquido y medio seco).
• Tiempo de respuesta (ASTM E 644): aprox. 12 s típico.
• Auto‑calentamiento (en baño 0 °C): ±0,003 °C.
• Cable: alambre de cobre esmaltado, 2,4 m; temperatura máxima 160 °C.
• Calibración: no incluida; calibración acreditada NVLAP disponible (ver información de pedido).
• Ejemplos de incertidumbre de calibración (código lab 200348‑0): -197 °C: 0,03 °C; -38 °C: 0,03 °C; 0 °C: 0,03 °C; 100 °C: 0,045 °C; 157 °C: 0,05 °C.
• Tolerancia sin calibración (referencia): ASTM E1137 Grade A: ±[0,13 + 0,0017|t|] °C.
• Coeficientes recomendados (usar R0 del certificado): A = 3.9083×10⁻³, B = −5.775×10⁻⁷, C = −4.183×10⁻¹².
