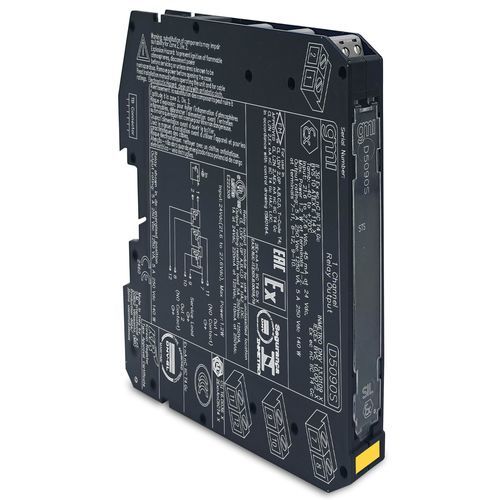

Módulo de relé de seguridad D5090S

para montaje sobre riel DIN

El D5090S es un módulo de relé diseñado para conmutar circuitos relacionados con la seguridad hasta el nivel SIL 3, ideal para industrias de alto riesgo. Asegura el aislamiento entre los contactos de entrada y salida y cuenta con dos contactos normalmente abiertos para cargas normalmente energizadas (NE), permitiendo la desconexión en ambas líneas de suministro, y un contacto normalmente cerrado para propósitos de servicio. Es compatible con varios sistemas DCS/PLC, con un circuito interno dedicado para pruebas de pulsos que previene el parpadeo de contactos y LED. - SIL 3 / SC 3 para cargas NE con controlador NE - Instalación en Zona 2/Div. 2 - Hasta 5 A funcional / 6 A corriente de irrupción - Desconexión de carga disponible en ambas líneas de suministro - Compatible con pruebas de pulsos DCS/PLC - Contacto de servicio disponible - Aislamiento entrada/salida Especificaciones técnicas: - Entrada: 24 VDC nominal (21.6 a 27.6 VDC), protegido contra polaridad inversa. Las bobinas de relé están protegidas internamente por diodos de supresión. - Consumo de corriente: 45 mA a 24 VDC, típico. - Disipación de potencia: 1.1 W a 24 VDC, típico. Salida: - Tipo: 1 contacto de relé SPDT (sin voltaje) identificado con salidas: terminales 1-13 salida 21 (contacto NO) y terminales 13-15 salida de carga de servicio (contacto NC); 1 contacto de relé SPST (sin voltaje) identificado con salida Out 2 (contacto NO) terminales 14-22. - Material del contacto: Aleación de Ag (sin Cd), chapado en oro. - Capacidad de contacto: 5 A 250 VAC 1250 VA, 5 A 250 VDC 140 W (carga resistiva). - Corriente de conmutación mínima: 1 mA. - Corriente de irrupción del contacto: 6 A a 24 VDC, 250 VAC. - Vida mecánica/eléctrica: Operación 5 * 10⁶ / 3 * 10⁴, típico. - Tiempo de operación/liberación: 55/30 ms, típico. Aislamiento: - Tensión de prueba: Entrada/todas las salidas 2.5 kV; Salida 1/Salida 2 500V. Condiciones ambientales: - Temperatura de operación: -40 a +70 °C. - Temperatura de almacenamiento: -45 a +80 °C. Montaje: - Tipo: Riel DIN de 35 mm, o tablero terminal personalizado. - Peso: Aproximadamente 125 g. - Conexión: Por terminales de tornillo enchufables polarizados para cables de hasta 2.5 mm² (13 AWG). - Dimensiones: Ancho 12.5 mm, Profundidad 123 mm, Altura 120 mm. - Número de canales: 1 - Estado: Activo
