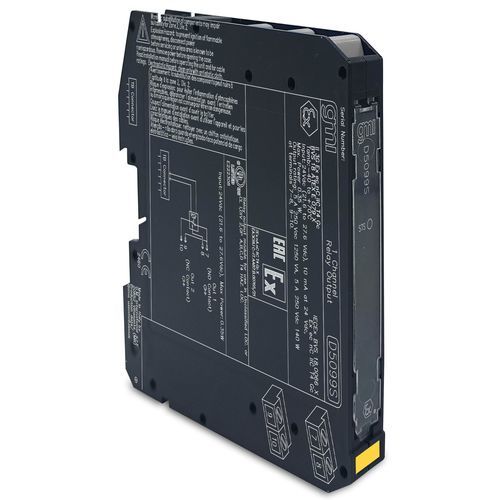

Módulo de relé DC D5099S

ACde activaciónde conmutación

El D5099S es un módulo de relé que proporciona un contacto SPDT (Single Pole Double Throw) aislado de la entrada. Está diseñado para su uso con cargas de 5 A y es adecuado para su instalación en áreas peligrosas Zona 2/Div. 2. La compatibilidad con tarjetas DO específicas con prueba de pulso debe ser verificada. - Instalación en Zona 2/Div. 2 - Hasta 5 A funcional / 6 A corriente de irrupción - Contactos NO (Normalmente Abierto) y NC (Normalmente Cerrado) disponibles - Bajo corriente de activación de la bobina (< 10 mA) - Aislamiento Entrada/Salida Entrada: - Tipo: 24 Vdc nominal (21,6 a 27,6 Vdc). Las bobinas de relé están protegidas internamente con diodos supresores. - Consumo de corriente: 10 mA @ 24 Vdc, típico. - Pérdida de potencia: 0,24 W @ 24 Vdc, típico. Salida: - Tipo: Contacto de relé SPDT sin tensión: contacto NO en terminales 7-8 y contacto NC en terminales 9-10. Los terminales 7-8 (NO) están abiertos cuando el relé está desenergizado, cerrados cuando está energizado. Los terminales 9-10 (NC) están cerrados cuando el relé está desenergizado, abiertos cuando está energizado. - Material del contacto: Aleación de Ag (sin Cd), chapado en oro. - Capacidad de contacto: 5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (carga resistiva). - Corriente mínima de conmutación del contacto: 1 mA. - Corriente de irrupción del contacto: 6 A @ 24 Vdc, 250 Vac. - Capacidad de ruptura de carga DC y AC: Consulte el Manual de Instrucciones. - Vida mecánica / eléctrica: 5 × 10⁶ / 3 × 10⁴ operaciones, típico. - Tiempo de operación / liberación: 6 ms / 12 ms, incluyendo el tiempo de rebote del contacto, típico. Aislamiento: - Tensión de prueba: Salida/Entrada 1,5 kV. Condiciones ambientales: - Temperatura de funcionamiento: –40 a +70 °C. - Temperatura de almacenamiento: –45 a +80 °C. Montaje: - Tipo: En placa terminal personalizada. - Peso: Aproximadamente 100 g. - Conexión: Mediante bloques de terminales de tornillo desconectables enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG). - Dimensiones: Ancho 12,5 mm, Profundidad 123 mm, Altura 120 mm. Estado: ACTIVO Canales: 1 Especificaciones técnicas / Características: - Módulo de salida de relé para cargas de 5 A - Contacto SPDT aislado de la entrada - Instalación en Zona 2/Div. 2 - Hasta 5 A funcional, 6 A corriente de irrupción - Contactos NO y NC disponibles - Bajo corriente de bobina (<10 mA) - Aislamiento Entrada/Salida - Temperatura de funcionamiento: –40 a +70 °C - Dimensiones: 12,5 x 123 x 120 mm - Peso: ~100 g
