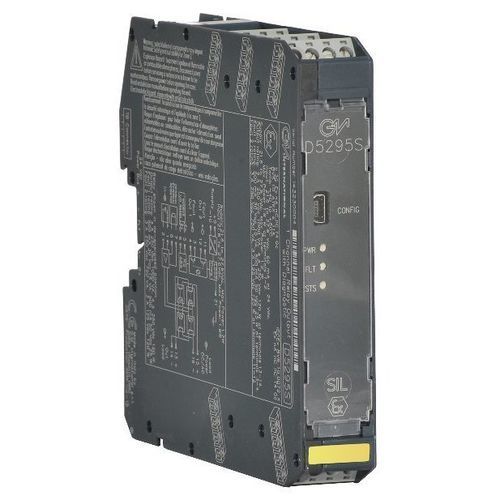

Módulo de relé programable D5295S

de conmutaciónde umbralde seguridad

Product Overview:Módulo de salida de relevadores SIL3 para cargas NE/ND de 5 A con LFD.El D5295 es un módulo de relé adecuado para conmutar circuitos relacionados con la seguridad, hasta el nivel SIL 3, para industrias de alto riesgo. Proporciona aislamiento entre los contactos de entrada y salida. Pone a disposición 2+2 contactos de relé NC conectados en paralelo y luego en serie para evitar disparos espurios y aumentar la disponibilidad del proceso. Alta disponibilidad del proceso. Está disponible la función de seguridad SIL 3 para cargas normalmente energizadas (NE) y normalmente desenergizadas (ND)/F&G. La carga se puede aislar del suministro en ambas polaridades. Se garantiza una amplia compatibilidad con diferentes DCS/PLC: la prueba del impulso de conducción se permite mediante un circuito interno dedicado, que evita el contacto y el parpadeo del LED. Se proporciona detección de cortocircuito/circuito abierto de línea y carga y monitoreo de voltaje de carga, tanto cuando la carga está apagada como cuando está encendida. La falla en el campo se refleja directamente en el PLC DO y también se informa abriendo la salida de falla. Los parámetros de diagnóstico son programables y también se pueden monitorear/configurar a través de Modbus.SIL 3 / SC 3 para cargas NE/ND con controlador ND/NESIL 2 / SC 3 para SALIDAS DE FALLOInstalación en Zona 2Hasta 5 A funcionales / 6 A de corriente de entradaDesconexión de carga en ambas líneas de suministro disponibleAlta disponibilidad del proceso para evitar viajes espuriosCompatible con pruebas de pulso DCS/PLCDetección de circuito abierto/cortocircuito de línea y cargaMonitoreo de voltaje de cargaMonitoreo de fugas a tierraMonitoreo de integridad de la bobina internaReflejo de fallas de campo en el PLC DOModbus RTU RS-485 para monitor y configuraciónContacto de servicio disponibleAislamiento de entrada/salida/suministroTechnical Specifications:SuministroTipo24 Vcc nom (18 a 30 Vcc), protegido contra polaridad inversa.Consumo de corriente45 mA a 24 V (sin fallo), típico.Potencia de pérdidas1.1 W a 24 V (sin fallos), típico.EntradaTipo24 Vcc nom (21.6 a 27.6 Vcc), protegido contra polaridad inversa. Las bobinas del relé están protegidas internamente con diodos supresores.Consumo de corriente40 mA a 24 V CC (sin fallo), típico.Potencia de pérdidas1.0 W a 24 V CC (sin fallos), típico.SalidaTipoContacto de relé SPST 2+2 libre de voltaje (2 contactos en paralelo en serie) en los terminales 13-15 y 14-16, abierto cuando el relé está energizado, cerrado en condición desenergizada.Material de contactoAleación Ag (libre de Cd), chapada en oro.Puntuación de contactos5 A 250 Vac 1250 VA, 5 A 250 Vdc 140 W (carga resistiva).Contacto mín. corriente de conmutación1 mA.Corriente de irrupción de contacto6 A a 24 V CC, 250 V CA.Capacidad de corte de carga CC y CAconsulte el Manual de instrucciones.Contacto de reducción de potencia actualconsulte el Manual de instrucciones.Vida mecánica/eléctricaOperación 5 * 10⁶ / 3 * 10⁴, típica.Tiempo de operación/liberación30 ms/30 ms, típico.CulpaTipoMonitor de circuito abierto/cortocircuito de carga y línea, tensión de alimentación y fuga a tierra.Fuente equivalente de diagnósticocuando la carga está apagada, el circuito de diagnóstico fuerza una señal de detección: circuito abierto de 5.5 V, cortocircuito de 10 mA, típico.Línea + resistencia de cargaProgramable hasta 50 kΩ.Carga actualProgramable hasta 5 A.Tensión de alimentación de cargaProgramable hasta 250 Vdc/Vac.Fuga a tierra de cargaProgramable hasta 3 MΩ.Señalización de fallosContacto DPST libre de tensión.Clasificación de fallo 10.5 A 30 Vac 15 VA, 0.5 A 50 Vdc 25 W (carga resistiva).Clasificación de fallo 23 A 250 Vac 750 VA, 3 A 125 Vdc 120 W (carga resistiva).Response time4 s, típico.Interfaz ModbusTipoModbus RTU RS-485 hasta 115.2 kbps para monitorización/configuración/control.IsolationTensión de pruebaSalida/Entrada 2.5 kV; Salida/Suministro 2.5 kV; Salida/Salidas de Fallo 2.5 kV; Salida/RS485 Modbus 2.5 kV; Entrada/Suministro 500 V; Entrada/Salida de fallo 1 500 V; Entrada/Salida de fallo 2 2.5 kV; Entrada/RS485 Modbus 500 V; Salida de alimentación/fallo 1 500 V; Salida de alimentación/fallo 2 2.5 kV; Alimentación/RS485 Modbus 500 V.Condiciones ambientalesTemperatura de funcionamientolímites de temperatura –40 a +70 °C.Temperatura de almacenamientoLímites de temperatura de -45 a +80 °C.MontajeTipoCarril DIN de 35 mm, con o sin Power Bus o en Term personalizado. Junta.Pesounos 235 gr.Conexiónmediante bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2.5 mm² (13 AWG).DimensionesAncho 22.5 mm, Fondo 123 mm, Alto 120 mm.Estado: ACTIVOCanales: 1
