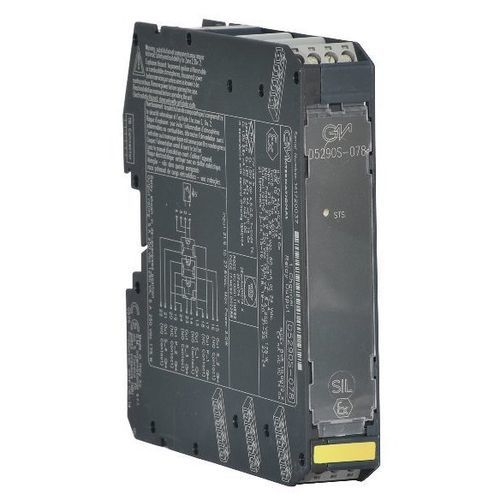

Módulo de relé AC D5290S-078

de conmutaciónde seguridadpara montaje sobre riel DIN

El D5290-078 es un módulo de relé adecuado para conmutar circuitos relacionados con la seguridad, hasta el nivel SIL 3, para industrias de alto riesgo. Proporciona aislamiento entre los contactos de entrada y salida. Dispone de hasta cuatro contactos NA y dos contactos NC, que pueden conectarse externamente para múltiples cargas normalmente activadas (NE) o normalmente desactivadas (ND), con desconexión de una o ambas líneas de alimentación, y cargas de servicio adicionales. Se garantiza una amplia compatibilidad con diferentes DCS/PLC: un circuito interno dedicado permite la comprobación de los impulsos de accionamiento, lo que evita el parpadeo de los contactos y del LED. Este módulo de relé no es adecuado para aplicaciones de bajo consumo de corriente (señalización de sistema a sistema, accionamiento de LED, etc.).SIL 3 / SC 3 para cargas NE/ND con driver NE/NDInstalación en Zona 2/Div. 2Hasta 5 A funcional / 8 A de corriente de irrupciónDesconexión de carga en ambas líneas de alimentación disponibleCompatible con pruebas de impulsos DCS/PLCContacto de servicio disponibleMúltiples contactos (hasta 4 cargas NE o 2 cargas ND)Aislamiento de entrada/salidaEspecificaciones técnicas:Entrada:Tensión: 24 Vcc nom (21,6 a 27,6 Vcc), polaridad inversa protegida. Las bobinas de relé están protegidas internamente con diodos supresores.Consumo de corriente: 60 mA @ 24 Vcc, típico.Disipación de potencia: 1.5 W @ 24 Vcc, típica.Salida:Tipo: 2 contactos de relé libres de tensión SPDT (= contacto NA + paralelo de 2 contactos NC) identificados con salidas: Out S_1 & Out P_1 y Out S_3 & Out P_2; 2 contactos de relé SPST (NO) libres de tensión identificados con: Salida S_2 y Salida S_4. Terminales 13-14 (Out S_1), 15-16 (Out S_2), 21-22 (Out S_4) y 23-24 (Out S_3) están: abiertos cuando el relé está desenergizado, cerrados en condición de relé energizado. Los terminales 17-18 (Salida P_1) y 19-20 (Salida P_2) están: cerrados cuando el relé está desexcitado, abiertos cuando está excitado: Aleación de Ag (libre de Cd) o AgSnO2.Capacidad de contacto: 5 A 250 Vca 1250 VA, 5 A 250 Vcc 175 W (carga resistiva).Corriente de irrupción de contacto: 8 A @ 30 Vcc, 250 Vca.Corriente de conmutación mín. de contacto: 100 mA.Capacidad de ruptura de carga CC y CA: consulte el Manual de instrucciones.Vida mecánica / eléctrica: 10 * 10⁶ / 5 * 10⁴ de funcionamiento, típico.Tiempo de funcionamiento / liberación: 55 ms / 25 ms, típico.Aislamiento:Tipo: Entrada/Todas las salidas 2,5 kV; Salida S_1 y Salida P_1/Salida S_3 y Salida P_2, Salida S_2, Salida S_4 500 V; Salida S_3 y Salida P_2/Salida S_2, Salida S_4 500 V; Salida S_2/Salida S_4 500 V.Condiciones ambientales:Temperatura de funcionamiento: -40 a +60 °C.Temperatura de almacenamiento: -45 a +80 °C.Montaje:Tipo: Carril DIN 35 mm, o en placa Term. Peso: aprox. 145 g.Conexión: mediante bornas de tornillo de desconexión enchufables polarizadas para alojar terminaciones de hasta 2,5 mm² (13 AWG).Dimensiones: Anchura 22,5 mm, Profundidad 123 mm, Altura 120 mm.Canales: 1Estado: ACTIVO
