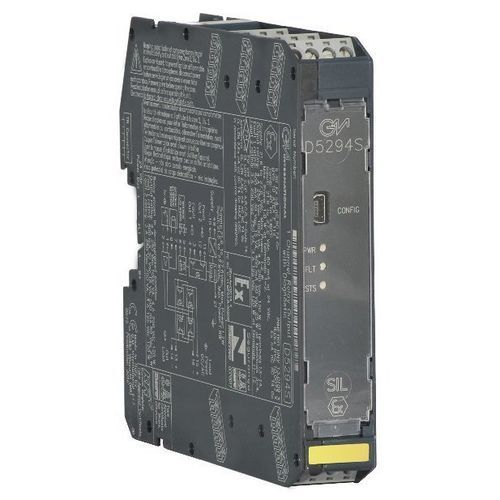

Módulo de relé programable D5294S

de conmutaciónde umbralde seguridad

Módulo de salida de relé SIL3 para cargas NE/ND de 5 A con LFDEl D5294 es un módulo de relé adecuado para conmutar circuitos relacionados con la seguridad, hasta el nivel SIL 3, para industrias de alto riesgo. Proporciona aislamiento entre los contactos de entrada y salida. Dispone de contactos de relé 2+2 NA conectados en paralelo y luego en serie para evitar disparos falsos y aumentar la disponibilidad del proceso. Función de seguridad SIL 3 de alta disponibilidad para cargas normalmente activadas (NE) y normalmente desactivadas (ND). La carga puede aislarse de la alimentación en ambas polaridades. Se garantiza una amplia compatibilidad con diferentes DCS/PLC: un circuito interno dedicado permite la comprobación de los impulsos de accionamiento, lo que evita el parpadeo de los contactos y los LED. Se proporciona detección de cortocircuito/circuito abierto de línea y carga y supervisión de la tensión de carga, tanto cuando la carga está apagada como cuando está encendida. El fallo en el campo se refleja directamente en el PLC DO y también se notifica abriendo la salida de fallo. Los parámetros de diagnóstico son programables y también pueden ser monitorizados/configurados a través de Modbus.SIL 3 / SC 3 para cargas NE/ND con driver NE/NDSIL 2 / SC 3 para SALIDAS DE FALLOInstalación en Zona 2/Div. 2Hasta 5 A funcionales / 6 A de corriente de irrupciónDesconexión de carga en ambas líneas de alimentación disponibleAlta disponibilidad de proceso para evitar disparos espuriosCompatible con pruebas de impulsos DCS/PLCDetección de cortocircuito/circuito abierto de línea y cargaMonitorización de tensión de cargaMonitorización de fugas a tierraMonitorización de integridad de bobina internaReflejo de fallos de campo al PLC DOModbus RTU RS-485 para monitorización y configuraciónContacto de servicio disponibleAislamiento de entrada/salida/suministroEspecificaciones técnicas:Alimentación: 24 Vcc nom (18 a 30 Vcc), protegido contra inversión de polaridad. Consumo de corriente: 45 mA @ 24 Vcc (sin fallo), típico. Disipación de potencia: 1.1 W @ 24 Vcc (sin fallo), típica.Entrada: 24 Vcc nom (21,6 a 27,6 Vcc), polaridad inversa protegida. Las bobinas de relé están protegidas internamente con diodos supresores. Consumo de corriente: 40 mA @ 24 Vcc (sin fallo), típico. Disipación de potencia: 1.0 W @ 24 Vcc (sin fallo), típica.Salida: Contacto de relé 2+2 SPST libre de tensión (2 contactos en paralelo en serie) en los terminales 13-15 y 14-16, se cierra cuando el relé está excitado y se abre cuando no lo está. Material de los contactos: Aleación de Ag (libre de Cd), chapado en oro. Capacidad de los contactos: 5 A 250 Vca 1250 VA, 5 A 250 Vcc 140 W (carga resistiva). Corriente de conmutación mínima de los contactos: 1 mA. Corriente de irrupción de los contactos: 6 A @ 24 Vcc, 250 Vca. Vida mecánica / eléctrica: 5 * 10⁶ / 3 * 10⁴ de funcionamiento, típico. Tiempo de operación / liberación: 30 ms / 30 ms, típico.Fallo: Monitor de cortocircuito / circuito abierto de carga y línea, tensión de alimentación y fuga a tierra. Fuente equivalente de diagnóstico: cuando la carga está apagada, el circuito de diagnóstico fuerza una señal de detección: circuito abierto de 5,5 V, cortocircuito de 10 mA, típico. Resistencia de línea + carga: programable hasta 50 kΩ. Corriente de carga: programable hasta 5 A. Tensión de alimentación de la carga: programable hasta 250 Vcc/Vca. Fuga a tierra de la carga: programable hasta 3 MΩ. Señalización de fallo: contacto DPST libre de tensión. Intensidad de defecto 1: 0.5 A 30 Vca 15 VA, 0,5 A 50 Vcc 25 W (carga resistiva). Capacidad de fallo 2: 3 A 250 Vca 750 VA, 3 A 125 Vcc 120 W (carga resistiva). Tiempo de respuesta: 4 s, típico.Interfaz Modbus: Modbus RTU RS-485 hasta 115,2 kbps para monitorización/configuración/control.Aislamiento: Salida/Entrada 2,5 kV; Salida/Suministro 2,5 kV; Salida/Salidas de fallo 2,5 kV; Salida/RS485 Modbus 2,5 kV; Entrada/Suministro 500 V; Entrada/Salida de fallo 1 500 V; Entrada/Salida de fallo 2 2 2,5 kV; Entrada/RS485 Modbus 500 V; Suministro/Salida de fallo 1 500 V; Suministro/Salida de fallo 2 2 2,5 kV; Suministro/RS485 Modbus 500 V.Condiciones ambientales: Temperatura de funcionamiento: -40 a +70 °C. Temperatura de almacenamiento: -45 a +80 °C.Montaje: Carril DIN 35 mm, con o sin Bus de Potencia o sobre Term. Board. Peso: alrededor de 195 g. Conexión: mediante bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG). Dimensiones: Anchura 22,5 mm, Profundidad 123 mm, Altura 120 mm.Canales: 1Estado: ACTIVO
