Bloque de conexión enchufable TBE-D5001-HRT-004

de potenciade material plástico

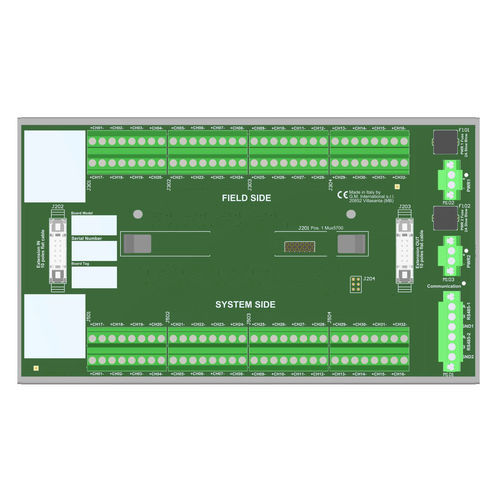

SIL3 HART® Mux Term. Board with Terminal Outputs (for AI cards with 250 Ω input impedance & AO cards)Esta placa de terminación con caja (TBE) permite la monitorización remota de cualquier bucle de campo 4/20 mA compatible con HART®. Esto se consigue mediante un módem multiplexor HART® serie 5700 montado localmente y conectores de interfaz de bloque de terminales para acceder a los lazos correspondientes. La tarjeta se instala en serie con los lazos y es totalmente transparente tanto para el transmisor como para el receptor. Este modelo es adecuado para interconectar tarjetas AI de PLC de seguridad con una impedancia de entrada típica de 250 Ω y tarjetas AO. La única tarjeta de terminación TBE-D5001-HRT-004 admite 32 canales. Sin embargo, podría ampliarse con unidades adicionales (hasta 8) para gestionar los 256 canales disponibles en el módem multiplexor HART® serie 5700. La unidad Mux se conecta, a través de la interfaz RS-485, a un PC externo que ejecuta un paquete de software basado en FDT (PACTware™, etc...) a través de un Administrador de Tipo de Dispositivo (DTM) dedicado. El PC puede comunicarse con múltiples unidades Mux, ubicadas en diferentes placas, en un modo RS-485 multipunto. La Placa de Terminación HART® TBE-D5001-HRT-004 está certificada SIL 3 como no interferente con los bucles de señal. La fuente de alimentación de 24 Vcc del TBE está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante.SIL 3 / SC 3Instalación en Zona 2/Div. 2Placa de multiplexación HART® de hasta 32 señales analógicas (ampliable a 256)Hasta 16128 dispositivos inteligentes en red de topología completaAdecuado para tarjetas AI con impedancia de entrada de 250 Ω y tarjetas AOBucles de 4/20 mA aislados con condensadores dobles (a prueba de cortocircuitos)Terminal dedicado para conectar el blindaje del cable RS-485Terminal doble para facilitar la caída múltiple del cable RS-485Menos costes de instalación y mantenimiento de los cablesFuente de alimentación redundanteHerrajes de montaje suministrados para kit de montaje en carril DIN simpleEspecificaciones técnicas:General:Número de posiciones: 1 x HART® Multiplexor Módem serie 5700.Número máximo de canales: 32 en una sola tarjeta, ampliable a 256 con 8 tarjetas y 1 Multiplexor HART® Módem serie 5700. Hasta 16128 dispositivos inteligentes en topología completa con 504 tarjetas y 63 HART® Multiplexer Modem serie 5700.Alimentación:Tensión: 24 Vcc nom (20 a 30 Vcc), protegido contra polaridad inversa, bloques de terminales dobles para alimentación redundante, con diodos OR para mezclar tensiones de alimentación.Consumo de corriente: 45 mA @ 24 Vcc con topología completa (8 tarjetas), típico.Conexión: mediante bloques de terminales de tornillo de desconexión enchufables polarizados para alojar terminaciones de hasta 2,5 mm².Fusible de protección: 2 A de retardo.Interfaz HART:Conexión: 32+32 bloques de terminales de tornillo para alojar terminaciones de hasta 2,5 mm².Tensión de aislamiento de canal a canal: 50 V.Interfaz TBs adicionales:Conexión: 2 conectores macho de 10 polos de cable plano (requiere conector de acoplamiento hembra).Cable: cables planos CABF022, CABF023, CABF024.Condiciones ambientales:Temperatura de funcionamiento: de -40 a +70 °C.Altitud máxima: 2000 m s.n.m.Temperatura de almacenamiento: de -45 a +80 °C.Montaje:Tipo: Hardware incluido para montaje en carril DIN simple de 35 mm.Peso: aproximadamente 1,08 kg (+ 50 g de clips de plástico o 380 g de clips metálicos).Ubicación: instalación en Área segura o Zona 2, Grupo IIC T4, o Clase 1, Div. 2, Grupo A, B, C, D, T4.Dimensiones: Anchura 235 mm, Profundidad 135 mm, Altura 154 mm.Certificaciones:ATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English CertificateEMC: 5700 y TB EAC Declaración de conformidad EMCEx: UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series DivisionsIECEx: UL IECEx 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English CertificateSIL: TUV IT 25 SIL 0634 Resumen del certificado SILChannels: 32 (ampliable a 256 con tarjetas adicionales)Estado: ACTIVO
