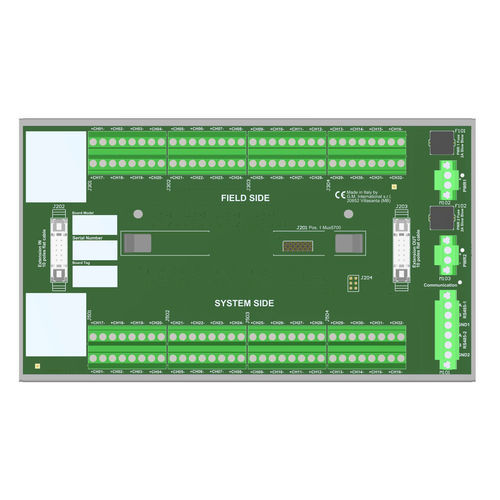

Bloque de conexión enchufable TBE-D5001-HRT-007

de potenciade material plástico

SIL3 HART® Mux Term. Board with Terminal Outputs (for AI cards with 0 Ω to 50 Ω input impedance)Esta placa de terminación con caja (TBE) permite la monitorización remota de cualquier bucle de campo 4/20 mA compatible con HART®. Esto se obtiene mediante un módem multiplexor HART® serie 5700 montado localmente y conectores de interfaz de bloque de terminales para acceder a los bucles correspondientes. La tarjeta se instala en serie con los lazos y es totalmente transparente tanto para el transmisor como para el receptor. Este modelo es adecuado para interconectar tarjetas AI de PLC de seguridad con impedancia de entrada de 0 Ω a 50 Ω. La placa de terminación TBE-D5001-HRT-007 única admite 32 canales. Sin embargo, podría ampliarse con unidades adicionales (hasta 8) para gestionar los 256 canales disponibles en el módem multiplexor HART® serie 5700. La unidad Mux se conecta, a través de la interfaz RS-485, a un PC externo que ejecuta un paquete de software basado en FDT (PACTware™, etc...) a través de un Administrador de Tipo de Dispositivo (DTM) dedicado. El PC puede comunicarse con múltiples unidades Mux, ubicadas en diferentes placas, en un modo RS-485 multipunto. La tarjeta de terminación HART® TBE-D5001-HRT-007 cuenta con la certificación SIL 3 de no interferencia con los bucles de señal. La fuente de alimentación de 24 Vcc del TBE está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante.SIL 3 / SC 3Instalación en Zona 2/Div. 2Placa de multiplexación HART® de hasta 32 señales analógicas (ampliable a 256)Hasta 16128 dispositivos inteligentes en red de topología completaAdecuado para tarjetas AI con impedancia de entrada de 0 Ω a 50 ΩLazos de 4/20 mA aislados con condensadores dobles (a prueba de cortocircuitos)Terminal dedicado para conectar el blindaje del cable RS-485Terminal doble para facilitar la multidrop del cable RS-485Menos costes de instalación y mantenimiento de los cablesFuente de alimentación redundanteHerrajes de montaje suministrados para kit de montaje en carril DIN simpleEspecificaciones técnicas:Número de posiciones: 1 x HART® Multiplexor Módem serie 5700Número máximo de canales: 32 en una sola tarjeta, ampliable a 256 con 8 tarjetas y 1 Módem Multiplexor HART® serie 5700. Hasta 16128 dispositivos inteligentes en topología completa con 504 tarjetas y 63 HART® Multiplexer Modem serie 5700.Tensión: 24 Vcc nom (20 a 30 Vcc), protegido contra polaridad inversa, bloques de terminales dobles para alimentación redundante, con diodos OR para mezclar tensiones de alimentación.Consumo de corriente: 45 mA @ 24 Vcc con topología completa (8 tarjetas), típico.Conexión (alimentación): mediante bloques de terminales de tornillo de desconexión enchufables polarizados para alojar terminaciones de hasta 2,5 mm².Fusible de protección: 2 A de retardo.Conexión de interfaz HART: 32+32 bloques de terminales de tornillo para alojar terminaciones de hasta 2,5 mm².Tensión de aislamiento de canal a canal: 50 V.Conexión de interfaz TBs adicional: 2 conectores macho de 10 polos de cable plano (requiere conector de acoplamiento hembra).Cable: cables planos CABF022, CABF023, CABF024.Temperatura de funcionamiento: de -40 a +70 °C.Altitud máxima: 2000 m s.n.m.Temperatura de almacenamiento: de -45 a +80 °C.Tipo de montaje: Hardware incluido para montaje en carril DIN simple de 35 mm.Peso: aproximadamente 1,08 kg (+ 50 g de clips de plástico o 380 g de clips metálicos).Ubicación: instalación en Área segura o Zona 2, Grupo IIC T4, o Clase 1, Div. 2, Grupo A, B, C, D, T4.Dimensiones: Anchura 235 mm, Profundidad 135 mm, Altura 154 mm.
