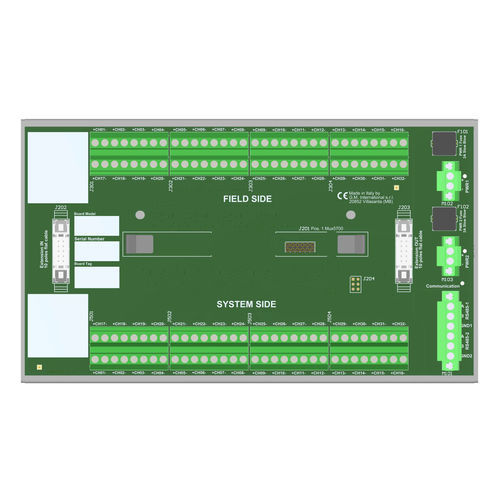

Bloque de conexión enchufable TBE-D5001-HRT-005

de potenciade material plástico

Placa de terminación HART® Mux SIL3 con salidas de terminal (para tarjetas AI con señal de entrada de 1/5 V)Esta placa de terminación con caja (TBE) permite la supervisión remota de cualquier bucle de campo de 4/20 mA compatible con HART®. Esto se consigue mediante un módem multiplexor HART® de la serie 5700 montado localmente y conectores de interfaz de bloque de terminales para acceder a los bucles correspondientes. La tarjeta se instala en serie con los lazos y es totalmente transparente tanto para el transmisor como para el receptor. Este modelo es adecuado para interconectar tarjetas AI de PLC de seguridad que necesitan una señal de entrada de 1/5 V. La tarjeta de terminación TBE-D5001-HRT-005 admite 32 canales. Puede ampliarse con unidades adicionales (hasta 8) para gestionar los 256 canales disponibles en el módem multiplexor HART® serie 5700. La unidad Mux se conecta, a través de la interfaz RS-485, a un PC externo que ejecuta un paquete de software basado en FDT (PACTware™, etc.) a través de un Administrador de Tipo de Dispositivo (DTM) dedicado. El PC puede comunicarse con múltiples unidades Mux, ubicadas en diferentes placas, en un modo RS-485 multipunto. La placa de terminación HART® TBE-D5001-HRT-005 cuenta con la certificación SIL 3 de no interferencia con los bucles de señal. La fuente de alimentación de 24 Vcc del TBE está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante.CARACTERÍSTICASIL 3 / SC 3Instalación en Zona 2/Div. 2HART® Placa de multiplexación de hasta 32 señales analógicas (ampliable a 256)Hasta 16128 dispositivos inteligentes en red de topología completaAdecuado para tarjetas AI que necesitan señal de entrada de 1/5 V (conversión a bordo)Bucles de 4/20 mA aislados con condensadores dobles (a prueba de cortocircuitos)Terminal dedicado para conectar el apantallamiento del cable RS-485Terminal doble para facilitar la conexión múltiple del cable RS-485Menos costes de instalación y mantenimiento de los cablesFuente de alimentación redundanteHerrajes de montaje suministrados para el kit de montaje en carril DINGeneralNúmero de posiciones1 x Módem multiplexor HART® serie 5700.Número máximo de canales32 en una sola tarjeta, ampliable a 256 con 8 tarjetas y 1 HART® Multiplexer Modem serie 5700. Hasta 16128 dispositivos inteligentes en topología completa con 504 tarjetas y 63 HART® Multiplexer Modem serie 5700.Tensión de alimentación24 Vcc nom (20 a 30 Vcc), protección contra polaridad inversa, bloques de terminales dobles para alimentación redundante, con diodos OR para mezclar tensiones de alimentación.Consumo de corriente45 mA @ 24 Vcc con topología completa (8 tarjetas), típico.Conexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para alojar terminaciones de hasta 2,5 mm².Fusible de protección2 A de retardo.Interfaz HARTConexión32+32 bloques de terminales de tornillo para alojar terminaciones de hasta 2,5 mm².Tensión de aislamiento de canal a canal50 V.Interfaz TBs adicionalesConexión2 x cable plano 10 polos conectores macho (requiere conector hembra de acoplamiento).Cablecables planos CABF022, CABF023, CABF024.Condiciones ambientalesTemperatura de funcionamiento-40 a +70 °C.Altitud máxima2000 m s.n.m.Temperatura de almacenamiento-45 a +80 °C.MontajeTipoHardware incluido para montaje en carril DIN simple de 35 mm.Pesoalrededor de 1,08 kg (+ 50 g de clips de plástico o 380 g de clips metálicos).UbicaciónInstalación en Área segura o Zona 2, Grupo IIC T4, o Clase 1, Div. 2, Grupo A, B, C, D, T4.DimensionesAncho 235 mm, Fondo 135 mm, Alto 154 mm.Especificaciones técnicas / CaracterísticasModelo: TBE-D5001-HRT-005Channels: 32 (ampliable a 256)Alimentación: 24 Vcc nominal (20-30 Vcc)Consumo de corriente: 45 mA @ 24 Vcc (típico, con 8 tarjetas)Temperatura de funcionamiento: de -40 a +70 °CTemperatura de almacenamiento: de -45 a +80 °CAltitud máxima: 2000 m s.n.m.Montaje: Carril DIN 35 mmPeso: aprox. 1,08 kg (+ clips)Dimensiones: 235 x 135 x 154 mm (An x Pr x Al)Ubicación: Área segura o Zona 2, Grupo IIC T4, o Clase 1, Div. 2, Grupo A, B, C, D, T4Aislamiento de canal a canal: 50 VRFuente de alimentación redundante compatibleCertificaciones: SIL 3, ATEX, IECEx, EMC, Ex, TUV
