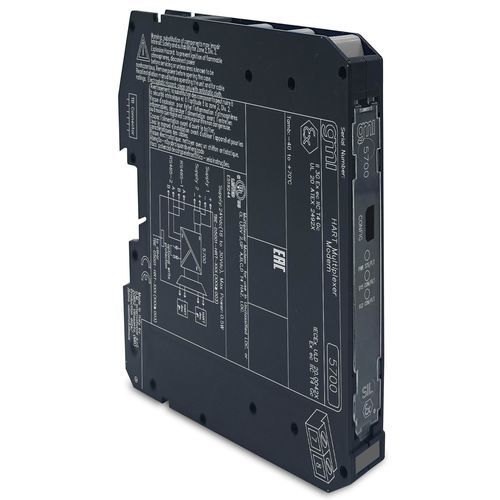

Multiplexor módulo 5700-110

HART4-20 mARS485

Módem Mux SIL 3 HART® para placa de terminaciónEl módem multiplexor HART® interconecta hasta 256 dispositivos inteligentes (transmisores, I/P, válvulas proporcionales, etc.) en una red HART®. Cada dispositivo puede ser completamente identificado, configurado y monitoreado ya sea por una PC remota que ejecute un paquete de software basado en FDT (PACTware™, etc.) a través de un administrador de tipo de dispositivo (DTM) dedicado, por un servidor OPC HART® o por un sistema de administración de activos específico. Se pueden conectar hasta 63 módems multiplexores (16128 bucles) en modo multipunto a la PC a través del protocolo HART® RS485, cuya velocidad en baudios se puede configurar a través del software. El módulo está diseñado para ser montado en las siguientes placas Term.:- TB(E)-D5001-HRT-003: para utilizar con GMI Término AI/AO. tableros;- TB(E)-D5001-HRT-004: para usarse con barreras/aisladores montados en riel DIN o conexiones directas de campo, señales de bucle de 4-20 mA, impedancia de tarjeta AI = 250 Ω;- TB(E)-D5001-HRT-005: para uso con barreras/aisladores montados en carril DIN o conexiones de campo directas, señales de bucle de 1-5 V;- TB(E)-D5001-HRT-006: para uso con barreras/aisladores montados en carril DIN o conexiones directas de campo, señales de bucle de 4-20 mA, impedancia de tarjeta AI = 100÷150 Ω;- TB(E)-D5001-HRT-007: para usar con barreras/aisladores montados en carril DIN o conexiones de campo directas, señales de bucle de 4-20 mA,Impedancia de la tarjeta AI = 0÷50 Ω.Los tipos de tarjetas de terminación se pueden combinar para gestionar diferentes interfaces al mismo tiempo, siempre que no se supere el número máximo de canales.El módem multiplexor HART® tiene la certificación SIL 3 por no interferir con los bucles de señal.SIL 3/SC 3Instalación en Zona 2/Div. 2Hasta 256 canales (ampliable a 16128 con 63 unidades multipunto)Interfaz HART® RS-485 para acceder a dispositivos inteligentes de campoAislamiento de tres puertos, interfaz de campo/interfaz serie/suministroInstalación simplificada en tableros de terminación personalizadosSuministroVoltaje24 Vcc nom (18 a 30 Vcc) protegido contra polaridad inversa, proporcionado a través de la placa de terminación.Consumo de corriente20 mA a 24 V CC típico (solo módem), 40 mA a 24 V CC en topología completa (con número máximo de placas de extensión), típico.Potencia de pérdidas0.5 W a 24 V CC típico (solo módem), 1 W a 24 V CC en topología completa (con número máximo de placas de extensión), típico.Interfaz de campoNúmero de canales256Revisión del dispositivo de campo HART®5 7 a.Protección de escrituraTipoEl módem multiplexor HART® 5700 se puede proteger contra escritura poniendo en cortocircuito los terminales 7 y 8.Interfaz serieTipoPar diferencial RS-485 y puesta a tierra.TopologíaConexión multipunto maestro/esclavo.Dirección0 - 62, configurable por software.Velocidad de transmisiónde 1200 a 115200 bps, configurable por software.AislamientoTipoInterfaz de campo/Interfaz serie 500 V; Interfaz/suministro de campo 500 V; Interfaz Alimentación/Serie 500 V.Condiciones ambientalesTemperatura de funcionamiento–40 a +70 °CAltitud máxima2000m snmTemperatura de almacenamiento–45 a +80 °CMontajeTipoEn términos personalizados. Junta.Pesounos 100 gr.UbicaciónInstalación en Área Segura o Zona 2, Grupo IIC T4, o Clase 1, Div. 2, Grupo A, B, C, D, T4.ConexiónAncho 235 mm, Fondo 135 mm, Alto 154 mm.DimensionesAncho 12.5 mm, Fondo 123 mm, Alto 120 mm.Estado: ACTIVOCanales: 256
