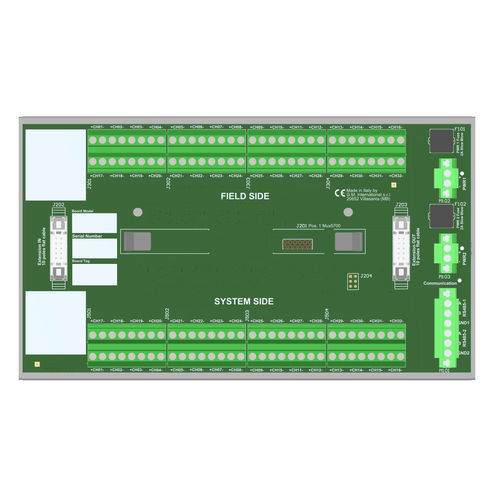

Bloque de conexión enchufable TBE-D5001-HRT-006

de potenciade material plástico

SIL3 HART® Mux Term. Board with Terminal Outputs (for AI cards with 100 Ω to 150 Ω input impedance)Esta placa de terminación con caja (TBE) permite la monitorización remota de cualquier bucle de campo 4/20 mA compatible con HART®. Esto se obtiene mediante un módem multiplexor HART® serie 5700 montado localmente y conectores de interfaz de bloque de terminales para acceder a los bucles correspondientes. La tarjeta se instala en serie con los lazos y es totalmente transparente tanto para el transmisor como para el receptor. Este modelo es adecuado para interconectar tarjetas AI de PLC de seguridad con impedancia de entrada de 100 Ω a 150 Ω. La placa de terminación TBE-D5001-HRT-006 única admite 32 canales. Sin embargo, podría ampliarse con unidades adicionales (hasta 8) para gestionar los 256 canales disponibles en el módem multiplexor HART® serie 5700. La unidad Mux se conecta, a través de la interfaz RS-485, a un PC externo que ejecuta un paquete de software basado en FDT (PACTware™, etc...) a través de un Administrador de Tipo de Dispositivo (DTM) dedicado. El PC puede comunicarse con múltiples unidades Mux, ubicadas en diferentes placas, en un modo RS-485 multipunto. La tarjeta de terminación HART® TBE-D5001-HRT-006 cuenta con la certificación SIL 3 de no interferencia con los bucles de señal. La fuente de alimentación de 24 Vcc del TBE está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante.SIL 3 / SC 3Instalación en Zona 2/Div. 2HART®Placa de multiplexación de hasta 32 señales analógicas (ampliable a 256)Hasta 16128 dispositivos inteligentes en red de topología completaAdecuado para tarjetas AI con impedancia de entrada de 100 Ω a 150 ΩLazos 4/20 mA aislados con condensadores dobles (a prueba de cortocircuitos)Terminal dedicado para conectar el apantallamiento del cable RS-485Terminal doble para facilitar el cable RS-485 multipuntoMenos costes de instalación y mantenimiento de los cablesFuente de alimentación redundanteHerrajes de montaje suministrados para kit de montaje en carril DIN simpleDatos técnicosGeneralesNúmero de posiciones1 x HART® Multiplexor Módem serie 5700.Número máximo de canales32 en una sola tarjeta, ampliable a 256 con 8 tarjetas y 1 HART® Multiplexer Modem serie 5700. Hasta 16128 dispositivos inteligentes en topología completa con 504 tarjetas y 63 HART® Multiplexer Modem serie 5700.Tensión de alimentación24 Vcc nom (20 a 30 Vcc), protección contra polaridad inversa, bloques de terminales dobles para alimentación redundante, con diodos OR para mezclar tensiones de alimentación.Consumo de corriente45 mA @ 24 Vcc con topología completa (8 tarjetas), típico.Conexión mediante bloques de terminales de tornillo de desconexión enchufables polarizados para alojar terminaciones de hasta 2,5 mm².Fusible de protección2 A de retardo.Interfaz HARTConexión32+32 bloques de terminales de tornillo para alojar terminaciones de hasta 2,5 mm².Tensión de aislamiento de canal a canal50 V.Interfaz TBs adicionalesConexión2 x cable plano 10 polos conectores macho (requiere conector hembra de acoplamiento).Cablecables planos CABF022, CABF023, CABF024.Condiciones ambientalesTemperatura de funcionamientolímites de temperatura -40 a +70 °C.Altitud máxima2000 m s.n.m.Temperatura de almacenamientolímites de temperatura -45 a +80 °C.MontajeTipoHardware incluido para montaje en carril DIN simple de 35 mm.Pesoalrededor de 1,08 kg (+ 50 g de clips de plástico o 380 g de clips metálicos).UbicaciónInstalación en Área segura o Zona 2, Grupo IIC T4, o Clase 1, Div. 2, Grupo A, B, C, D, T4.DimensionesAncho 235 mm, Fondo 135 mm, Alto 154 mm.Estado: ACTIVOCanales: 32CertificacionesATEX: UL ATEX 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English Certificate (Europe, UL 20 ATEX 2492X, UL, 2021-02-25)EMC: 5700 and TB EAC EMC Declaration of Conformity (Eurasian Community, ЕАЭС N RU Д-IT.PA08.B.82359/24, CONTROL, 2024-09-26)Ex: UL-cUL TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series Divisions (North America, E222308-20210226, UL, 2021-03-18)IECEx: UL IECEx 5700, TBE-D5001-HRT-003, TBE-D5001-HRT-xxx series English Certificate (International, IECEx ULD 20.0042X, UL, 2021-02-25)SIL: TUV IT 25 SIL 0634 Resumen del certificado SIL (Internacional, TUV IT 25 SIL 0634, TUV_SUD, 2025-09-19)Declaraciones de conformidadDeclaración de conformidad de la UE para 5700, TBE-D5001-HRT-xxxDeclaración de conformidad de la UE para placas de terminación TB, TBE, TUEDeclaración de conformidad con G3AccesoriosTBE-FIX-PL-001TBE-FIX-MT-002CABF022CABF023CABF024Especificaciones técnicas (Resumen)Modelo: TBE-D5001-HRT-006Channels: 32 (ampliable a 256)Impedancia de entrada: 100 Ω a 150 ΩFuente de alimentación: 24 Vcc (20-30 Vcc), redundanteTemperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CDimensiones: 235 x 135 x 154 mmPeso: aproximadamente 1,08 kgMontaje: Carril DIN 35 mmCertificaciones: SIL 3, ATEX, IECEx, EMC, Ex
