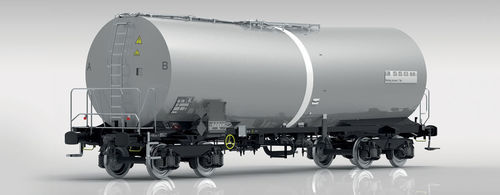

Transportador con ruedas Zaens

Características

• El vagón cisterna está diseñado para el transporte de productos químicos líquidos conforme al código de cisterna L4BH.
• El sistema de calefacción consta de dos circuitos separados de canal de perfil bajo situados bajo la cisterna.
• La cisterna está aislada con aislamiento térmico de 80 mm cubierto con placas de acero inoxidable.
• El diseño del vagón cumple con los estándares RID, TSI, EN y UIC y cuenta con marcaje TEN GE para la circulación.

Capacidades

• La carga/llenado se realiza a través de la cúpula (dotada de tapa basculante fijada con 4 tornillos), adaptada a las características del material transportado.
• La descarga se realiza por la parte inferior, a través de la tubería de descarga DN 100.
• La válvula inferior se acciona mediante un dispositivo de accionamiento mecánico bilateral.
• El vagón está equipado con un termómetro.

Parámetros
Carga por eje — 22,5 t / eje
Apertura de vía — 1.435 mm
Gabarit de carga — G1-TSI
Régimen de freno — “S”
Tipo de freno — KE-GP (K)
Velocidad máx. para 90,0 t — 100 km/h
Velocidad máx. (vacío) — 120 km/h
Condición climática — T1
Rmin — 35,0 m
Longitud entre topes — 14.150 mm
Volumen efectivo — ~ 73,5 m3
Inclinación central del tanque — 1,5°
Presión de cálculo — 4 bar
Presión máxima de servicio — 3 bar
Peso en vacío — ~ 22,4 t (BA314)
Carga útil — ~ 67,6 t
Tipo de bogie — Y25Lsd-KP1 o Y25Lsd-K
Temperatura de calentamiento — máx. 160° C
Material del equipo — Acero al carbono

Especificaciones técnicas

• Familia de modelo: Zaens (volumen efectivo aprox. 73,5 m³)
• Carga prevista: productos químicos líquidos (código L4BH)
• Aislamiento del tanque: aislamiento térmico de 80 mm cubierto con placas de acero inoxidable
• Calefacción: dos circuitos separados de canales de perfil bajo bajo el tanque; calentamiento hasta máx. 160° C
• Carga: cúpula con tapa basculante fijada con 4 tornillos
• Descarga: tubería de descarga lateral DN 100; válvula inferior con dispositivo de accionamiento mecánico bilateral
• Termómetro: instalado
• Diseño/normas: Cumple RID, TSI, EN, UIC; marcaje TEN GE para circulación
• Carga por eje: 22,5 t/eje
• Apertura de vía: 1.435 mm
• Gabarit: G1-TSI
• Régimen/tipo de freno: “S” / KE-GP (K)
• Velocidades: máx. 100 km/h (para 90,0 t), 120 km/h (vacío)
• Condición climática: T1
• Curvatura mínima Rmin: 35,0 m
• Longitud entre topes: 14.150 mm
• Inclinación central del tanque: 1,5°
• Presión de cálculo / Presión máx. de servicio: 4 bar / 3 bar
• Peso en vacío: ~ 22,4 t (BA314)
• Carga útil: ~ 67,6 t
• Tipo de bogie: Y25Lsd-KP1 o Y25Lsd-K
• Material del equipo: Acero al carbono
