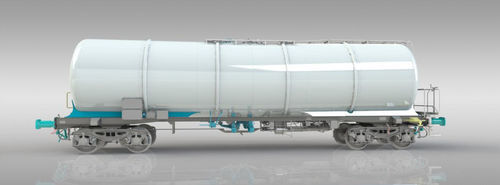

Transportador con ruedas Za(c)ns

Características

• El vagón cisterna Za(c)ns de 88 m³ está diseñado para el transporte de aceite mineral blanco; código de tanque L4BH; presión de prueba 4 bar.
• Construido conforme a las normativas RID y TSI y a las normas EN / UIC correspondientes; marcado TEN GE para circulación.
• Peso en vacío aproximadamente 20,9 t (rodamiento ULT25 con freno estándar) o 20,7 t (ULT25 con freno CFCB).
• Rango de temperatura de trabajo −20 °C a +50 °C; estructura conforme a EN 12663-2 y UIC 530-1 para el montaje de acoplamiento automático.

Capacidades

• Carga a través de la cúpula (tapa abatible con cuatro tornillos) o boquilla de llenado DN 150 opcional.
• Operación a nivel de vía en ambos lados con tuberías en T y válvulas oblicuas laterales DN 100 para la fase líquida.
• Conexión DN 50 / 2 pulgadas prevista para la fase gaseosa.
• Los equipos de carga y descarga se pueden adaptar a los requisitos del cliente.
• El vagón puede fabricarse y entregarse en varias configuraciones:
• Bastidor: con o sin kit central fijado a lo largo del tanque (solución MODULAR).
• Opciones de freno: KE-GP-A(K) o MH-GP-A(K) en configuración estándar, o CFCB como opción; todas ofrecen la base para la digitalización adicional de vagones de mercancías.

Ventajas

• Peso en vacío reducido (≈ 20,9 t o 20,7 t según la configuración de freno).
• Longitud de vagón reducida (15 000 mm) que facilita las maniobras en depósito.
• Capacidad del tanque optimizada para el transporte de productos de baja densidad.

Parámetros
Carga por eje: 22,5 t/eje
Ancho de vía: 1.435 mm
Gabarit: G1-TSI
Régimen de freno: S
Tipo de freno: MH-GP-A(K), KE-GP-A(K)
Vel. máx. a 90,0 t: 100 km/h
Vel. máx. (vacío): 120 km/h
Condición climática: T1, T3
Rmin: 35,0 m
Longitud sobre topes: 15 000 mm
Volumen efectivo: ~ 88,0 m³
Inclinación central del tanque: 10°
Presión de cálculo / Presión de ensayo: 4 bar / 4 bar
Presión máxima de explotación: 3 bar
Peso en vacío: ~ 20,9 t (según configuración)
Carga útil: ~ 69,1 t
Tipo de bogie: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
Material de los equipos: Acero al carbono

Especificaciones técnicas

• Modelo: Za(c)ns
• Volumen efectivo (tanque): ~ 88,0 m³
• Carga por eje: 22,5 t/eje
• Ancho de vía: 1.435 mm
• Longitud sobre topes: 15 000 mm
• Peso en vacío: ~ 20,9 t (según configuración de freno)
• Carga útil: ~ 69,1 t
• Presión de cálculo / Presión de ensayo: 4 bar
• Presión máxima de explotación: 3 bar
• Rango de temperatura de trabajo: -20 °C a +50 °C
• Tipos de freno disponibles: MH-GP-A(K), KE-GP-A(K), opción CFCB
• Tipos de bogie: Y25Lsd-KP1, Y25Lsdi(f)-KCI(V)
• Inclinación central del tanque: 10°
• Radio mínimo de curva (Rmin): 35,0 m
• Material de los equipos: Acero al carbono
