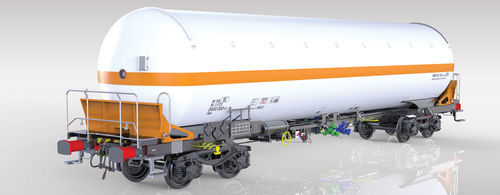

Transportador con ruedas Zags

de plataforma

Características

• Diseñado para el transporte de amoníaco anhidro (UN1005) y hidrocarburos licuados (GLP) bajo el código de cisterna P29BH.
• Construido conforme a los reglamentos RID y TSI y a las normas EN / UIC aplicables; bastidor conforme a EN 12663-2 y UIC 530-1; marcado TEN GE para la circulación.
• Capacidad optimizada respecto al peso para el transporte de amoníaco; espesor de la cabeza del tanque según RID TE 25 b).
• Acceso de inspección mediante escotilla DN 500 con tapa (EN 12561-6).

Capacidades

• Válvulas de fondo para carga/descarga controladas hidráulicamente desde el nivel de vía en ambos lados.
• Tubos en T y válvulas oblicuas laterales DN 80 para fase líquida y gaseosa; reducción estándar DN 80/DN 50 en la fase gaseosa.
• Preparado para montaje de protector solar y cambio de código de cisterna a P27BH.
• Temperatura mínima de llenado: -40 °C.
• Equipos de carga/descarga y accesorios adaptables a los requisitos del cliente; opciones para ejes, cajas de eje, zapatas de freno, topes y acoplamientos.
• Equipo de seguridad opcional: sistemas anti‑apilamiento, detector de descarrilamiento EDT101; protector según RID TE 25 d), plataforma adicional y medidor de nivel disponibles.
• Posición de la escotilla en el eje de la cabeza del tanque según propiedad intelectual n.º Ru.068711.

Parámetros
Carga por eje: 22,5 t / eje
Ancho de vía: 1,435 mm
Gabarit: G1-TSI
Régimen de freno: “S”
Tipo de freno: KE-GP (K)
Vel. máx. (cargado 90,0 t): 100 km/h
Vel. máx. (vacío): 120 km/h
Condición climática: T1
R_min: 35,0 m
Longitud sobre topes: 16 960 mm
Volumen efectivo: ~106,0 m³
Pendiente central del tanque: Horizontal
Presión de cálculo: 29 bar
Peso en vacío: ~34,9 t
Carga útil: ~55,1 t
Tipo de bogie: Y25Lsd-KP1
*El peso en vacío depende del tipo de bogie, juegos de ruedas y equipo adicional.

Especificaciones técnicas

• Familia de modelos: serie Zags
• Carga prevista: Amoníaco anhidro (UN1005) e hidrocarburos licuados (GLP) — código de cisterna P29BH
• Volumen efectivo: ~106,0 m³; Presión de cálculo: 29 bar; Temperatura mínima de llenado: -40 °C
• Carga por eje: 22,5 t / eje; Carga útil: ~55,1 t; Peso en vacío: ~34,9 t (según configuración)
• Vel. máx.: 100 km/h (cargado 90 t) / 120 km/h (vacío); Ancho de vía: 1,435 mm; Gabarit: G1-TSI
• Régimen de freno: “S”; Tipo de freno: KE-GP (K); Tipo de bogie: Y25Lsd-KP1 (otras opciones disponibles)
• Accesorios de la cisterna: escotilla DN 500 (EN 12561-6), tubos en T y válvulas DN 80, reducción DN 80/DN 50 en fase gaseosa, válvulas de fondo hidráulicas accesibles al nivel de vía
• Normativa: Reglamentos RID y TSI; Normas EN / UIC; bastidor según EN 12663-2 y UIC 530-1; marcado TEN GE

Nota
Nota: Las descripciones aquí facilitadas son únicamente a efectos informativos.
