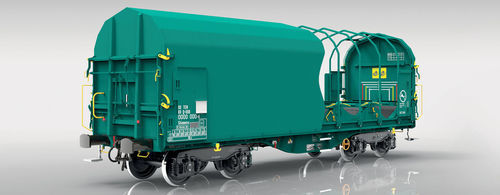

Transportador con ruedas Shimmns S10B

para la industria siderúrgicade bobinas

Características

• Este vagón cubierto está diseñado para el transporte de bobinas de acero en frío colocadas en cunas específicas.
• Las bobinas se protegen de las condiciones ambientales mediante una lona enrollable en ambos extremos del vagón; la lona permite abrir 2/3 del vagón para acceso.
• La carga y descarga se realizan desde la parte superior y los laterales mediante grúas industriales y elevadores.
• El bastidor del vagón cumple la norma patentada WS (EP 1 298 022), con una construcción optimizada y más ligera y una capacidad de carga útil de hasta 100 t.
• Mecanismos patentados de accionamiento de los brazos (222981) permiten el control desde un solo lado del vagón sin necesidad de acceder al lado opuesto.
• El diseño cumple los requisitos TSI, EN y UIC y está marcado para operación en TEN GE.

Capacidades

• Cuna 1: Ø máx bobina [mm] 2.250; Ø mín bobina [mm] 1.000; Peso máx bobina [t] 36
• Cuna 2: Ø máx bobina [mm] 1.700; Ø mín bobina [mm] 800; Peso máx bobina [t] 17
• Cuna 3: Ø máx bobina [mm] 2.700; Ø mín bobina [mm] 1.000; Peso máx bobina [t] 45
• Cuna 4: Ø máx bobina [mm] 1.700; Ø mín bobina [mm] 800; Peso máx bobina [t] 17
• Cuna 5: Ø máx bobina [mm] 2.250; Ø mín bobina [mm] 1.000; Peso máx bobina [t] 36

Sistema de monitorización de estado y rastreo
El vagón está equipado con un sistema avanzado de monitorización de estado y rastreo por GPS alimentado por un generador de eje y batería. Los datos se transmiten vía GSM a un portal del operador e incluyen peso actual por rueda, temperaturas de ejes y cojinetes, sensores de aceleración y desaceleración para diagnóstico (incluidos impactos durante maniobras) e información de posición en tiempo real. Siete lámparas en el panel señalan la información de carga actual.

Ventajas

• Reducción del peso en vacío mediante diseño optimizado del bastidor.
• Mantenimiento y servicio simplificados.
• Conjunto de sensores integrado que proporciona ubicación, estado de la carga, velocidad y temperatura.

Mediciones
Todas las medidas están en milímetros.
