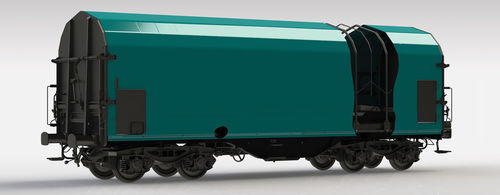

Transportador con ruedas Shimmns

para la industria siderúrgicaelevadorde bobinas

Características

• Vagón mercancías cubierto diseñado para el transporte de bobinas de acero en frío colocadas en caballetes especiales.
• Las bobinas quedan protegidas por una lona que se puede abrir en ambos extremos del vagón, permitiendo que se descubra aproximadamente 2/3 del vagón para acceso.
• Carga y descarga accesibles desde la parte superior y los laterales mediante grúas industriales y elevadores.
• Diseño conforme a las normas TSI, EN y UIC y con marcado TEN GE para circulación.
• Equipa el sistema patentado de protección de carga ECSS (Efficient Coil Security System); los brazos se controlan desde un lado sin necesidad de cruzar el vagón.
• El mecanismo de accionamiento de los brazos se basa en un diferencial; el bastidor cumple EN 12663-2 y UIC 530-1 para el montaje de un enganche automático.

Capacidades
Características | Caballete 1 | Caballete 2 | Caballete 3 | Caballete 4 | Caballete 5
Ø mín. de bobina [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Ø máx. de bobina [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Peso máx. de bobina [t] | 34/36 | 17 | 45 | 17 | 34/36


Ventajas

• Opciones de tara reducida (desde 19,3 t).
• Mantenimiento y servicio simplificados del vagón.
• Operación de los brazos más rápida para asegurar/liberar la carga, reduciendo tiempos de manipulación.
• Brazos y revestimiento de la pared frontal con materiales reciclables.
• Opción de accionamiento eléctrico de los brazos para automatizar la sujeción/liberación de la carga:
  • Número estándar de brazos: 20 uds (puede operar con 12 o 16 uds).
  • Ancho de carga mín. aprox. 470 mm; ancho máx. aprox. 2.100 mm.

Parámetros
Carga por eje | 22,5 t / eje
Ancho de vía | 1.435 mm
Gabarit | G1-TSI
Régimen de freno | S
Tipo de freno | GP-A (K)
Vel. máx. para 90,0 t | 100 km/h
Vel. máx. a 58,0 t | 120 km/h
Condición climática | T1
R_min | 35,0 m
Longitud entre topes | 12.040 mm
Tara | ~ 21,8 t / 21,0 t (bogies ligeros)
Capacidad útil | ~ 68,2 t
Tipo de bogie | Y25Ls1-K / Y25Lsd-KP1
Número de caballetes | 5
Ancho en caballete | 2.410 mm
Número de brazos | 12 uds (4 en el centro)
Tipo de fijación de bobinas | UIC
Superficie de los caballetes | Contrachapado 24 mm
Número de arcos inter. | 7
Soportes entre arcos | Sí
Mecanismo de pared frontal | 4 puntos


Medidas
Todas las medidas están en milímetros. Se proporciona un esquema en la página original del producto como referencia.
