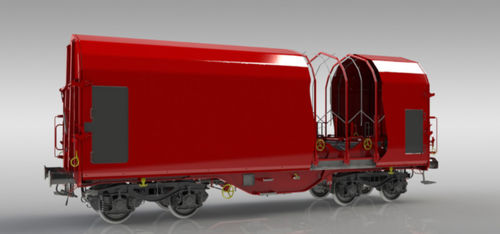

Transportador con ruedas Shimmns ttu 728

para la industria siderúrgicade bobinas

Características

• Vagón de mercancías cubierto diseñado para el transporte de bobinas de acero en frío colocadas en cunas específicas.
• Las bobinas están protegidas por una lona enrollable que puede accionarse desde ambos extremos y permite abrir aproximadamente dos tercios del vagón.
• Carga y descarga por la parte superior y los laterales mediante grúas y elevadores industriales.
• Diseño conforme a las normas TSI, EN y UIC; marcado TEN GE para circulación.

Capacidades (características de las cunas)
Característica | Cuna 1 | Cuna 2 | Cuna 3 | Cuna 4 | Cuna 5
Ø máx. de la bobina [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Ø mín. de la bobina [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Peso máx. de la bobina [t] | 36 | 17 | 45 | 17 | 36


Parámetros

• Carga por eje: 22,5 t / eje
• Abertura de vía: 1.435 mm
• Gabarit de carga: G1 TSI
• Régimen de freno: S
• Tipo de freno: GP-A (K)
• Vel. máx. a 90,0 t: 100 km/h
• Vel. máx. a 58,0 t: 120 km/h
• Condición climática: T1
• Radio min. (vagón simple): 35,0 m
• Longitud entre topes: 12.040 mm
• Peso en vacío: ~22,7 t / 22,0 t (bogies ligeros)
• Capacidad útil: ~67,3 t
• Tipo de bogie: Y25Ls1-K / Y25Lsd-KP1
• Número de cunas: 5
• Ancho en cuna: 2.410 mm
• Número de brazos: 20 uds (4 por bobina)
• Fijación de bobinas: Mecanismo de tornillo
• Superficie de las cunas: Goma 10 mm
• Número de arcos internos: 7
• Soportes entre arcos: Sí
• Mecanismo de pared frontal: 4 puntos

Medidas
Todas las medidas están en milímetros.

Especificaciones técnicas

• Carga por eje: 22,5 t / eje
• Abertura de vía: 1.435 mm
• Gabarit de carga: G1 TSI
• Régimen de freno: S
• Tipo de freno: GP-A (K)
• Vel. máx. a 90,0 t: 100 km/h
• Vel. máx. a 58,0 t: 120 km/h
• Condición climática: T1
• Radio min. (vagón simple): 35,0 m
• Longitud entre topes: 12.040 mm
• Peso en vacío: ~22,7 t / 22,0 t (bogies ligeros)
• Capacidad útil: ~67,3 t
• Tipo de bogie: Y25Ls1-K / Y25Lsd-KP1
• Número de cunas: 5
• Ancho en cuna: 2.410 mm
• Número de brazos: 20 uds (4 por bobina)
• Fijación de bobinas: Mecanismo de tornillo
• Superficie de las cunas: Goma 10 mm
• Número de arcos internos: 7
• Soportes entre arcos: Sí
• Mecanismo de pared frontal: 4 puntos
