Transportador con ruedas Shimmns S12A

para la industria siderúrgicade bobinasautomatizado

Características

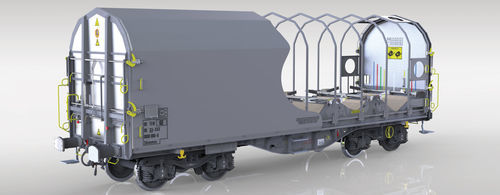

• Este vagón cubierto se utiliza para el transporte de bobinas de acero frío colocadas en cuna especiales.
• Las bobinas están protegidas contra las condiciones ambientales por una lona, que puede enrollarse en ambos extremos del vagón. La lona permite abrir 2/3 del vagón.
• El vagón es accesible para carga/descarga desde arriba y desde los laterales mediante grúas y elevadores industriales.
• El diseño del vagón cumple los requisitos de las normas TSI, EN, UIC y tiene marcaje TEN GE para su circulación.
• El vagón está equipado con el sistema de protección de carga ECSS – Efficient Coil Security System. Los brazos pueden controlarse desde un lado, sin necesidad de acceder al otro lado del vagón. El mecanismo de accionamiento de los brazos se basa en un diferencial. Sistema con derechos de autor.
• El bastidor cumple las disposiciones EN 12663-2 y UIC 530-1 para el montaje de acoplador automático.

Capacidades
Cunas de carga | Cuna 1 | Cuna 2 | Cuna 3 | Cuna 4 | Cuna 5
Ø mín bobina [mm] | 1.000 | 800 | 1.000 | 800 | 1.000
Ø máx bobina [mm] | 2.250 | 1.700 | 2.700 | 1.700 | 2.250
Peso máx bobina [t] | 34 | 17 | 45 | 17 | 34

Ventajas

• Peso tara reducido (19,3t).
• Mantenimiento simplificado del vagón.
• Operación de los brazos simplificada – reducción del tiempo de protección/liberación de la carga.
• Materiales de los brazos y recubrimiento de las paredes delanteras favorables al reciclaje.
• Posibilidad de accionamiento eléctrico de los brazos (proceso automatizado de asegurar/liberar la carga). Opciones: número de brazos 16 uds (o 12 uds, o 20 uds); ancho mínimo de carga aprox. 470 mm, ancho máximo aprox. 2.100 mm.

Notas
El vagón está diseñado para el transporte de bobinas de acero frío sobre cunas especiales y permite la carga/descarga superior y lateral mediante grúas y elevadores industriales. La lona en ambos extremos permite abrir hasta dos tercios del vagón. La fijación de la carga utiliza ECSS (Efficient Coil Security System) con brazos accionados por un mecanismo diferencial y operables desde un solo lado.

Especificaciones técnicas

• Modelo: Shimmns S12A
• Carga por eje: 22,5 t / eje
• Ancho de vía: 1.435 mm
• Gabarit de carga: G1-TSI
• Régimen de freno: "S"
• Tipo de freno: KE o SW, compacto o estándar
• Vel. máx a 90,0 t: 100 km/h
• Vel. máx a 58,0 t: 120 km/h
• Condición climática: T1
• Radio mínimo de curva Rmin: 35,0 m
• Longitud entre topes: 12.040 mm
• Peso tara: 18,9 t
• Carga útil: 71,1 t
• Tipo de bogie: Y25Lsd-K (otros tipos disponibles bajo pedido)
• Eje: BA303 (otros tipos disponibles bajo pedido)
• Tipo de zapatas de freno: C810
• Número de cunas: 5
• Ancho en cuna: 2.410 mm
• Número de brazos: 20 uds (opciones disponibles)
• Tipo de brazos: ligero / recto
• Tipo de fijación de bobinas: ECSS (Efficient Coil Security System)
• Superficie de las cunas: contrachapado
• Número de arcos intermedios: 11
• Mecanismo de la pared frontal: 4 puntos
