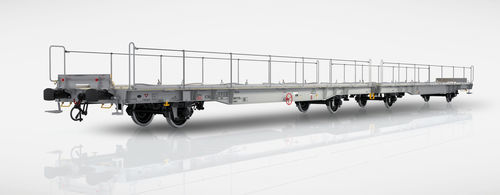

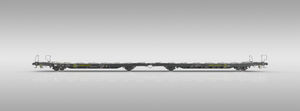

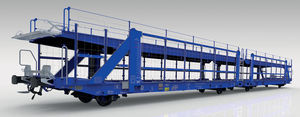

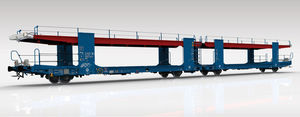

Transportador con ruedas Laaers L04A

para contenedores

Características

• Este vagón está diseñado para el transporte de automóviles, furgonetas y contenedores.
• Para el transporte de vehículos, el vagón está equipado con calzos de ruedas operables con el pie.
• La plataforma inferior está diseñada para permitir el drenaje del agua de lluvia y está fabricada con placas de rejilla galvanizadas.
• Para el transporte de contenedores deben instalarse pasadores abatibles.
• Este vagón está diseñado de acuerdo con TSI, EN y Group Standards para operación en la UE.

Capacidades

• Las posibilidades de carga dependen de las dimensiones de los vehículos.
• El vagón está dedicado al transporte de contenedores ISO de 20′, 30′ y 40′ (ISO 668). Los calzos de rueda deben retirarse durante el transporte de contenedores.
• Disposición de contenedores según UIC 571-4, apéndice A dibujo 3.

Tabla de límites de carga
basada en la capacidad de carga de los ejes (22,5 t):

Header: | A | B | C | D
S: | 33.3 t | 41.3 t | 49.3 t | 59.3 t
120 km/h: | 00.0 t | | |

Parámetros
Longitud del vagón entre topes: 33.000 mm (aprox.)
Longitud del bastidor: 15.560 mm (aprox.)
Altura del eje almohadilla / enganche sobre el carril (vacío, nuevo): 1.040 / 1.020 mm
Distancia entre ejes (wheelbase): 10.000 mm
Distancia entre ejes extremos: 26.200 mm
Diámetro de rueda: 920 mm
Zapata de freno: Jurid 816 M
Tipo de freno: KE-GP-A(K)-2×10″
Freno de estacionamiento: Operable desde el nivel del suelo
Tipo de tope: Categoría A, carrera 105 mm
Acoplamiento de tornillo en el extremo de la unidad: 850 kN
Equipo de tracción con gancho en el extremo de la unidad: 1.000 kN
Equipo de tracción en el centro de la unidad: 1.200 kN
Acoplamiento corto en el centro de la unidad: 1.200 kN
Ajuste automático del acoplamiento (UIC 530-1): No
Peso del vagón vacío: aprox. 30,7 t
Peso máximo de carga: 59,3 t
Carga máxima por eje: 18,0 t
Longitud de carga: aprox. 32.000 mm
Altura de la plataforma inferior al nivel de carril (vagón vacío, nuevo) para contenedores: 1.180 mm
Altura de la plataforma inferior al nivel de carril (vagón vacío, nuevo) para vehículos: 1.165 mm
Calado: G1 EN 15273-2

Especificaciones técnicas

• Modelo: Laaers L04A
• Longitud del vagón entre topes: 33.000 mm (aprox.)
• Longitud del bastidor: 15.560 mm (aprox.)
• Distancia entre ejes: 10.000 mm
• Distancia entre ejes extremos: 26.200 mm
• Longitud de carga: aprox. 32.000 mm
• Peso en vacío: aprox. 30,7 t
• Peso máximo de carga: 59,3 t
• Carga máxima por eje: 18,0 t
• Diámetro de rueda: 920 mm
• Zapata de freno: Jurid 816 M
• Tipo de freno: KE-GP-A(K)-2×10″
• Topes: Categoría A, carrera 105 mm
• Capacidades de acoplamiento / equipos de tracción: acoplamiento de tornillo 850 kN; gancho en extremo 1.000 kN; equipo en medio 1.200 kN; acoplamiento corto medio 1.200 kN
• Altura de la plataforma inferior al rail (contenedores): 1.180 mm; (vehículos): 1.165 mm
• Carga: vehículos y contenedores ISO 20′/30′/40′ (ISO 668)
• Normas: Diseñado según TSI, EN y Group Standards para operación en la UE
