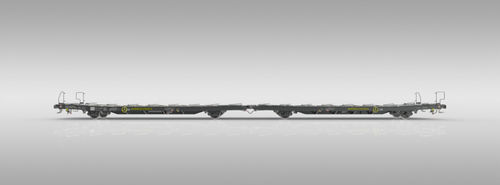

Transportador con ruedas Laadrs

de plataformapara carga pesada

Características

• Vagón 2 x 2 ejes adecuado para el transporte de vehículos, especialmente furgonetas, en una sola cubierta.
• La estructura del bastidor, los ejes, la eficacia del frenado y el bogie están diseñados para permitir una futura reconstrucción para una carga máxima de 20.0 t / eje.
• Estructura preparada para la instalación de una barandilla lateral.
• Consolas fijas de puente en acero inoxidable entre las unidades.
• Diseño conforme a los requisitos TSI, EN y UIC y marcado TEN GE para la explotación en tráfico.

Capacidades

• El piso está diseñado para soportar una carga vertical de 1.0 t por cada neumático de caucho.
• Las solapas plegables están diseñadas para soportar una carga rueda/neumático máxima de 2 t.
• Las superficies de rodadura y las calzas de rueda están galvanizadas en caliente para garantizar la mejor protección anticorrosiva.

Parámetros
Axle load: 20.0 t / axle
Track gauge: 1,435 mm
Running gauge: G1-TSI
Max. speed (unloaded): 120 km/h
Max. speed (loaded): 100 km/h
Climate conditions: T1-TSI
Rmin: 75.0 m
Rmin: 150.0 m
Length over buffers: 32,230 mm
Underframe length: 2 x 15,175 mm
Loading length: 30,990 mm
Loading height (except the wagon ends): 1,000 mm
Wheel diameter: 840 mm
Tare weight: 28.7 t

Medidas
Todas las medidas están en milímetros.

Características / especificaciones técnicas

• Model name: Laadrs
• Axle load: 20.0 t/axle
• Track gauge: 1,435 mm
• Running gauge: G1-TSI
• Max. speed (unloaded): 120 km/h
• Max. speed (loaded): 100 km/h
• Climate conditions: T1-TSI
• Minimum curve radius (Rmin): 75.0 m and 150.0 m
• Length over buffers: 32,230 mm
• Underframe length: 2 x 15,175 mm
• Loading length: 30,990 mm
• Loading height (except the wagon ends): 1,000 mm
• Wheel diameter: 840 mm
• Tare weight: 28.7 t
• Floor vertical tyre load capacity: 1.0 t per tyre
• Foldable flap wheel/tyre load capacity: up to 2 t
• Corrosion protection: hot dip galvanization for running surfaces and wheel chocks
• Standards/compliance: TSI, EN, UIC; TEN GE marking
