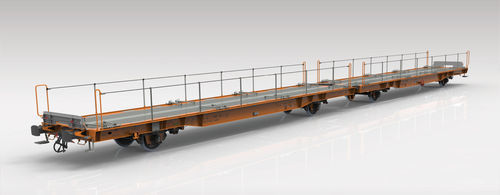

Transportador con ruedas Laadgrs L04A

para contenedores

Características

• Este vagón está diseñado para el transporte de automóviles, furgonetas y contenedores ISO (20', 30', 40').
• Para el transporte de vehículos, el vagón está equipado con 32 calzos de rueda.
• El piso inferior está diseñado para evacuar el agua de lluvia y está compuesto por placas de rejilla galvanizadas.
• El piso soporta una carga vertical de 1,0 t por neumático.
• Para el transporte de contenedores deben instalarse espigas abatibles.
• Diseñado según TSI, EN y Group Standards para la circulación en la UE.

Capacidades

• Posibilidades de carga según las dimensiones de los vehículos.
• Transporte de vehículos con peso hasta 3,0 t (hasta 3,2 t sujeto a acuerdo).
• Carga vertical máxima por rueda: 1,0 t por neumático.
• Destinado al transporte de contenedores ISO 20', 30', 40' (los calzos de rueda deben retirarse para transporte de contenedores).
• Disposición de contenedores según UIC 571-4, anexo A dibujo 3.

Tabla de límites de carga (basada en la carga útil del bogie 22,5 t)
S, 33,3 t, 41,3 t, 49,3 t, 59,3 t
120 km/h, 0,0 t, 0,0 t, 0,0 t, 0,0 t

Parámetros
Longitud del vagón sobre topes: 33 000 mm
Longitud del bastidor: 15 560 mm
Altura eje tope / enganche sobre la cabeza del riel: 1 040 / 1 020 mm
(vagón vacío, nuevo) ???: 10 000 mm
Distancia entre ejes (wheelbase): 26 200 mm
Distancia entre ejes extremos: 920 mm
Diámetro de rueda: C810
Zapatas de freno: KE-GP-A(K)-2×10"
Tipo de freno: accionamiento desde nivel de suelo
Freno de estacionamiento: Categoría A, carrera 105 mm
Tipo de tope: 850 kN
Acoplamiento de tornillo en el extremo de la unidad: 1 200 kN
Engranaje de tracción en el centro de la unidad: 1 200 kN
Acoplamiento corto en el centro de la unidad: DAC (depende de desarrollos y acuerdos futuros)
Ajuste automático de acoplamiento (UIC 530-1): sujeto a acuerdos
Peso del vagón en vacío: aprox. 30,7 t
Peso máximo de carga: 59,30 t
Carga máxima por eje: 22,50 t
Longitud útil de carga: aprox. 32 000 mm
Altura de la plataforma inferior al nivel del riel (vagón vacío, nuevo) para contenedores: 1 180 mm
Altura de la plataforma inferior al nivel del riel (vagón vacío, nuevo) para vehículos: 1 165 mm
Cota de gálibo: G1 EN 15273-2

Medidas
Todas las medidas están en milímetros.

Especificaciones técnicas

• Modelo: Laadgrs L04A
• Diseñado para automóviles, furgonetas y contenedores ISO (20', 30', 40').
• 32 calzos de rueda proporcionados para transporte de vehículos (deben retirarse para transporte de contenedores).
• Placas de rejilla galvanizada en el piso inferior para evacuar el agua.
• Capacidad de carga vertical del piso: 1,0 t por neumático.
• Capacidad por vehículo: hasta 3,0 t (3,2 t sujeto a acuerdo).
• Carga máxima por eje: 22,50 t.
• Peso en vacío: aprox. 30,7 t; Peso máximo de carga: 59,30 t.
• Longitud sobre topes: 33 000 mm; Longitud útil: aprox. 32 000 mm.
• Distancia entre ejes: 26 200 mm; Diámetro de rueda: C810.
• Sistema de freno: accionado desde el suelo; Freno de estacionamiento categoría A, carrera 105 mm; Zapatas: KE-GP-A(K)-2×10".
• Capacidades de acoplamiento y equipos de tracción: acoplamiento de tornillo en extremo 1 200 kN; engranaje de tracción en el centro 1 200 kN; topes 850 kN.
• Diseñado según TSI, EN y Group Standards para operación en la UE.
