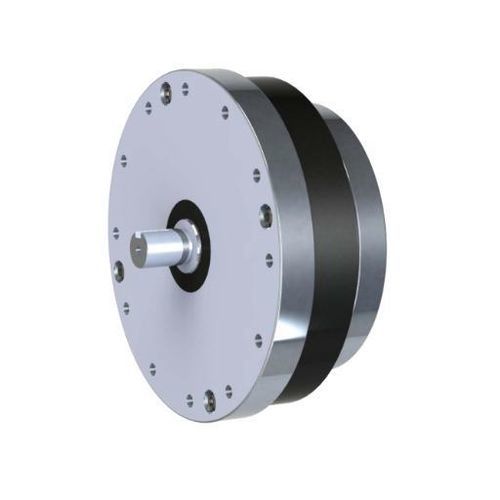

Reductor armónico DHSG-S FS

coaxialde montaje en bridacon brida

Resumen
El DHSG-S invierte la disposición de salida del DHSG-H fijando la spline circular y transmitiendo la salida a través de la flexspline. Su montaje en forma de «sombrero» ofrece una interfaz alternativa para adaptar el reductor a distintas carcasas de articulación de robot y configuraciones de brida de salida.

Datos técnicos
Los datos técnicos y los diagramas dimensionales se facilitan como ilustraciones en la página del producto; consulte estas imágenes para parámetros de rendimiento y dimensiones de montaje.

Características principales

• Salida FS: la flexspline actúa como elemento de salida
• Spline circular fijada para proporcionar soporte e invertir la disposición de salida
• Geometría en forma de sombrero para interfaces alternativas de carcasa y brida
• Diseñado para transmisión rotativa de precisión e integración en articulaciones robotizadas

Aplicaciones

• Articulaciones de robots que requieren una interfaz de salida alternativa
• Ejes de automatización y mecanismos rotativos de precisión con disposiciones de brida limitadas
• Diseños de máquinas que requieren una disposición de salida invertida respecto al DHSG-H

Productos relacionados

• DHSG-H (salida CS)
• DHD-R (reductor armónico tipo sombrero de tubo corto)
• DHSG-R (opción de conexión rígida)

Especificaciones técnicas

• Modelo: DHSG-S
• Tipo: reductor armónico en forma de sombrero, salida FS
• Configuración de salida: spline circular fijada, salida vía flexspline
• Montaje: montaje alternativo en forma de sombrero para adaptarse a diferentes carcasas de articulación de robots y configuraciones de brida de salida
