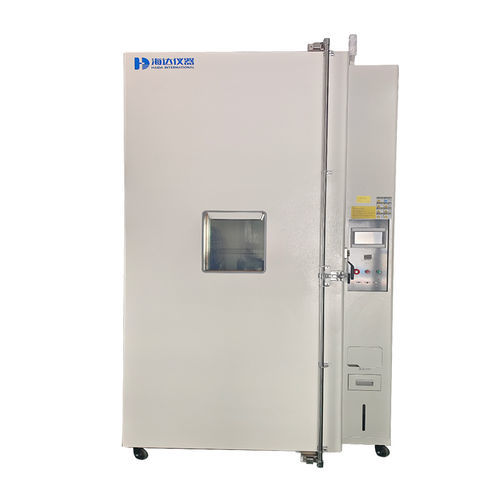

Cámara de pruebas termostática HD-E708-6

de humedadde temperaturaambiental

Descripción del producto
La cámara de ensayo de ciclos térmicos de rápida variación HD-E708-6 ofrece amplio control de temperatura y humedad para pruebas ambientales de paneles solares. Está diseñada para realizar ensayos de ciclo térmico, ensayo de humedad-congelación y ensayo de calor húmedo conforme a los requisitos de ensayo fotovoltaico. Seleccione el modelo adecuado según el rendimiento requerido y la superficie de ensayo.

Normas de ensayo

• IEC61215:2021 MQT 11 Thermal cycling test
• IEC61215:2021 MQT 12 Humidity-freeze Test
• IEC61215:2021 MQT 13 Damp heat test
• IEC 62892:2021
• IEC 63126:2020

Características clave

• Modelo: HD-E708-6; Capacidad: 6885 L; Dimensiones internas (A×F×H): 1700×1500×2700 mm
• Rango de temperatura: -40 °C a +100 °C; fluctuación ±0,5 °C; uniformidad ≤2 °C
• Velocidad de calentamiento/enfriamiento: 3,3 °C/min (control lineal) @ -40~85 °C
• Rango de humedad: 20%–95% HR; fluctuación ±3% HR; uniformidad ±2% HR
• Compresor: Germany Bock; Refrigerante: R404A; Refrigeración: compresión en una etapa; opción de refrigeración por agua
• Material interior: acero inoxidable SUS#304 (acabado espejo); Exterior: chapa laminada en frío con acabado horneado
• Aislamiento: espuma rígida de poliuretano 100 mm + fibra de vidrio de alta densidad 100 mm
• Ventana de observación: vidrio reforzado al vacío de doble capa con película de descongelación interna
• Agujero de prueba: diámetro 100 mm para paso de cables; Bandeja de muestras: portamuestras personalizado

Especificaciones técnicas

• Modelo: HD-E708-6
• Capacidad: 6885 L
• Dimensiones internas (A×F×H): 1700 × 1500 × 2700 mm
• Dimensiones externas (A×F×H): aprox. 3000 × 3100 × 3100 mm
• Dimensión de muestra única: 2400 × 1400 × 35 mm
• Número de muestras de ensayo: 12 piezas
• Material interior: acero inoxidable SUS#304, acabado espejo
• Material exterior: chapa laminada en frío con acabado de pintura horneada
• Rango de temperatura: -40 °C a +100 °C
• Fluctuación de temperatura: ±0,5 °C
• Uniformidad de temperatura: ≤ 2 °C
• Velocidad de calentamiento/enfriamiento: 3,3 °C/min (control lineal) @ -40~85 °C
• Rango de humedad: 20%–95% HR
• Fluctuación de humedad: ±3% HR
• Uniformidad de humedad: ±2% HR
• Alimentación: Trifásico 380V 50Hz, 50KW, 100A
• Compresor: Germany Bock
• Refrigerante: R404A
• Método de refrigeración: compresión en una etapa; opción refrigerada por agua (depósito suministrado por el cliente)
• Sistema de calefacción: resistencia Nichrome de acero inoxidable
• Evaporador: intercambiador de calor de tubos aleteados
• Filtro seco: elimina la humedad residual y sustancias ácidas; protege la válvula de expansión y el tubo capilar
• Bandeja de muestras: portamuestras personalizado ×1
• Agujero de prueba: diámetro 100 mm para paso de cables
• Aislamiento: espuma rígida de poliuretano 100 mm + fibra de vidrio de alta densidad 100 mm
• Ventana de observación: vidrio reforzado al vacío de doble capa con película de descongelación interna
• Acabado interior: SS304 anticorrosión de doble pared, acabado satinado

Aplicaciones

• Calificación ambiental de módulos y células fotovoltaicas
• Electrónica, nuevos materiales, componentes eléctricos, automoción, metales
• Materiales y componentes aeroespaciales expuestos a transporte, almacenamiento y condiciones de uso

Opciones y accesorios

• Portamuestras y bandejas personalizadas
• Registro de datos e interfaces de monitorización externa
• Aberturas de acceso adicionales y soluciones de paso de cables
• Condensador refrigerado por agua (depósito suministrado por el cliente)

Nota - Interior
El interior y la placa de base son de acero inoxidable 304 anticorrosión de doble pared con acabado satinado; asegure una conexión a tierra adecuada y un depósito de agua suministrado por el cliente si se selecciona la opción de refrigeración por agua. Temp. & Humid. Chart: https://img.yfisher.com/m5916/1768025823829-nifdufudz.png
