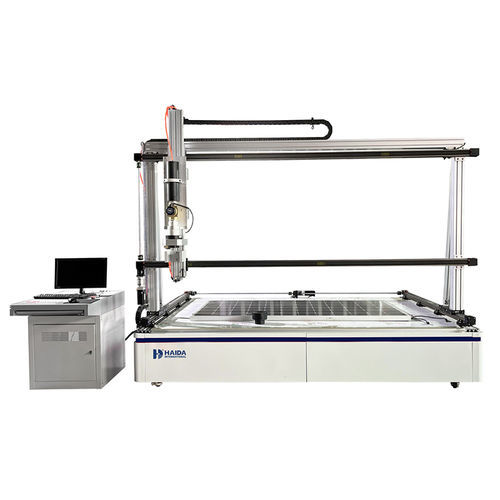

Máquina de prueba de impacto 8082-HD

controlada por ordenadorcontrolada por PCpara celda solar

Descripción del producto
La máquina de ensayo de impacto por granizo verifica que los módulos fotovoltaicos resistan impactos de granizo al lanzar bolas de hielo calibradas a velocidades controladas sobre la superficie del módulo y registrar los parámetros de impacto.

Norma de ensayo
IEC61215-2:2021 MQT 17 Hail Test

Especificaciones del producto
Modelo: 8082-HD
Tamaño de muestra apto: 2,4×1,2 m
Recorrido eje X: aprox. 2,4 m
Recorrido eje Y: aprox. 1,2 m
Precisión de posicionamiento: ≤ 1 mm
Área de impacto: 2,4×1,2 m (adecuada para varios tamaños de panel dentro de este rango)
Control de posicionamiento: control por PC con posicionamiento automático
Material de la máquina: estructura de perfiles de aluminio

Sistema y teoría de medición de velocidad
A. La bola de hielo atraviesa un sensor de velocidad por infrarrojos; el sensor captura el tiempo de paso T y calcula la velocidad V = S / T según la distancia de vuelo S.
B. Precisión del sensor infrarrojo: ±5 %
C. Rango de velocidad medida: 0–50 m/s

Especificaciones de los moldes de bolas de hielo
Un molde de 6 cavidades con dos juegos para 25 mm, 35 mm, 45 mm
Un molde de 4 cavidades con tres juegos para 55 mm, 65 mm, 75 mm
Material del molde: material especial de fácil desmoldeo
Proceso del molde: mecanizado CNC

Software del sistema
Software bilingüe (chino/inglés). Muestra punto de impacto, velocidad de impacto y diámetro de la bola. Los datos de ensayo pueden guardarse, consultarse e imprimirse. Formatos de exportación: Word, Excel, PDF, JPG, etc.

Dispositivo de lanzamiento
Fuente de energía: compresor de aire
Presión de aire: 6–8 bar
Relleno manual de cada bola de hielo
Longitud del barril: aprox. 940 mm (barriles intercambiables disponibles)
Guiado: carriles guía importados de alta calidad
Accionamiento: servomotor importado con rueda síncrona

Ventajas del producto

• Colaboración con proveedores especializados para asegurar la trazabilidad de los componentes y la regularidad en las entregas.
• Precios ajustados al mercado para ofrecer soluciones competitivas y rentables.
• Equipo de control de calidad dedicado que realiza inspecciones durante la producción y antes del envío según AQL.
• Acabado profesional adecuado para laboratorios y entornos de producción.

Especificaciones técnicas

• Modelo: 8082-HD
• Tamaño de muestra apto: 2,4 × 1,2 m
• Recorrido eje X: aprox. 2,4 m
• Recorrido eje Y: aprox. 1,2 m
• Precisión de posicionamiento: ≤ 1 mm
• Área de impacto: 2,4 × 1,2 m
• Control: control por PC con posicionamiento automático
• Medición de velocidad: sensor infrarrojo; precisión ±5 %; rango 0–50 m/s
• Moldes de bolas de hielo: juegos para diámetros 25, 35, 45, 55, 65, 75 mm; mecanizado CNC; material de desmoldeo fácil
• Lanzamiento: neumático (compresor de aire), 6–8 bar; llenado manual; cañón intercambiable (~940 mm)
• Estructura: perfiles de aluminio
• Accionamiento: servomotor con rueda síncrona; carriles importados
• Software: bilingüe (chino/inglés); muestra punto/velocidad/diámetro; guardado/consulta/impresión; exporta Word/Excel/PDF/JPG
