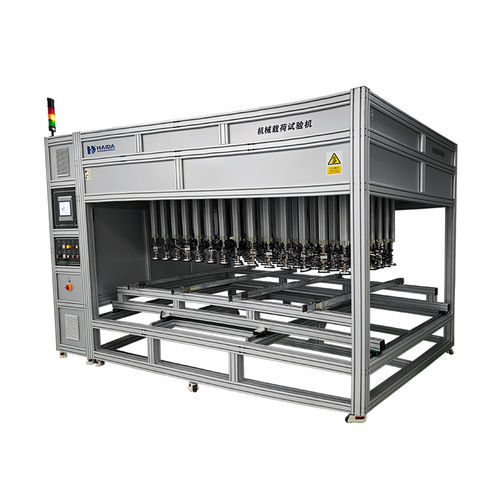

Máquina de prueba de presión dinámica HD-E910

de carga estáticaautomáticacontrolada por ordenador

Descripción del producto
Haida HD-E910 simula las cargas de viento y nieve sobre módulos fotovoltaicos mediante una combinación de aplicación de presión hacia delante y succión inversa. El sistema admite ensayos mecánicos estáticos y dinámicos para reproducir condiciones climáticas extremas (desierto, meseta) y verificar la integridad mecánica y la deformación del módulo bajo carga.

Normas de ensayo

• IEC 61215-2:2021 MQT16 Ensayo de carga mecánica estática
• IEC 61215-2:2021 MQT20 Ensayo de carga mecánica dinámica
• ANSI/UL 1703:2018 Ensayo de carga mecánica
• IEC 62782:2016 Ensayo de carga mecánica dinámica

Ventajas del producto

• Mejor calidad: cooperación con proveedores profesionales; enfoque en la calidad de componentes, entrega puntual y servicio al cliente.
• Precios razonables: precios ajustados al mercado para soluciones de ensayo coste-efectivas.
• Equipo de QC: control de calidad interno que inspecciona las unidades durante la producción y antes del envío.
• Diseño profesional: aspecto industrial y disposición de control orientada al usuario, apto para laboratorio y producción.

Especificaciones técnicas

• Modelo: HD-E910
• Tamaño máximo de muestra: 2600 × 1400 mm (L × A)
• Recorrido del cilindro: 400 mm; tipo de cilindro: baja fricción
• Cantidad y disposición de cilindros: 72 juegos de ventosas (12 × 6), espaciado ajustable horizontal y verticalmente
• Separación centro/borde de cilindros: distancia entre centros ≤ 20 cm; centro de cilindro en borde ≤ 20 cm desde el borde del módulo
• Método de presión: combinación de presión descendente y tracción ascendente; aumento gradual y uniforme de la carga mediante software
• Rango de carga mecánica estática: descendente 800–12.000 Pa; ascendente 800–6.000 Pa (controlado por software)
• Rango de carga mecánica dinámica: -2.500 a +2.500 Pa; frecuencia 3–7 ciclos/min (controlado por software)
• Detección de deformación: infrarrojo sin contacto, rango ±10 cm, precisión ±0,5 mm; hasta 7 puntos de medida configurables en un mismo plano
• Detección de deflexión: láser sin contacto, rango ≥10 cm, precisión ±0,5 mm; 5 puntos de medida configurables
• Monitorización de temperatura: un termopar tipo T; punto de calibración 25°C
• Fuente de alimentación CC estabilizada para energizar el módulo: 120 V, 5 A
• Controlador: pantalla táctil con almacenamiento de datos; exportación USB a Excel/PDF y gráficos; configuración de presión de ensayo, recuento/duración de ciclos y frecuencia de muestreo; procesos de presurización programables; control individual de presión por ventosa; visualización y exportación de curvas en tiempo real e históricas
• Seguridad: suministro de aire con válvula de seguridad e indicadores de estado; alarma y parada automática en caso de fallo de ensayo
• Fuente de aire requerida (suministrada por el usuario): 0,6–0,8 MPa
• Suministro eléctrico: monofásico 220 V, 50 Hz
• Dimensiones aproximadas de la máquina: 3700 × 2000 × 2300 mm (An × Pr × Al)
