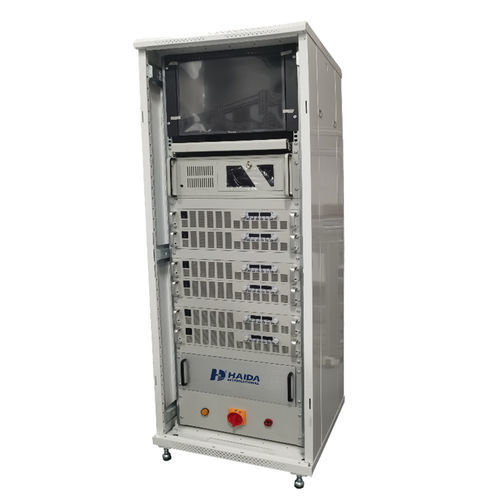

Sistema de supervisión de potencia 8079-HD

de temperaturade tensiónde corriente

Descripción del producto
Este sistema proporciona monitorización continua de la continuidad de circuito de módulos fotovoltaicos (PV) integrado con cámaras de ensayo de ciclo térmico para registrar temperatura y corriente durante ensayos ambientales.

Características clave

• Monitorización continua de la continuidad de circuito de módulos PV durante los ciclos térmicos.
• Modelo 8079-HD con fuentes de alimentación en corriente continua constante.
• 12 canales de alimentación independientes para ensayos simultáneos.
• Conmutación y monitorización automática de corriente según IEC 61215-2:2021.
• Conexión directa a sensores de temperatura y visualización I/V/T en tiempo real.

Especificaciones técnicas

• Modelo: 8079-HD
• Tipo de alimentación: corriente continua constante
• Cantidad de fuentes: 12 unidades
• Conformidad/conmutación: conmutación y monitorización de corriente según IEC 61215-2:2021
• Operación temperatura/corriente: corriente continua aplicada en la fase de calentamiento a la especificación para −40 °C a +80 °C; en la fase de enfriamiento la corriente se reduce a ≤1,0 % de la potencia pico STC medida en el periodo de estancia a baja temperatura; se permite retardar la aplicación de corriente si la velocidad de cambio de temperatura excede 100 °C/h hasta −20 °C.
• Monitorización: conexiones individuales de sensores de temperatura, curvas I/V/T en tiempo real y registro de eventos.
• Gestión de datos: exportación a Excel, reutilización de datos históricos, retención configurable (predeterminado 60 segundos).

Procedimiento de ensayo y requisitos

• Requisito mecánico: un peso de 5 N que pueda fijarse a los terminales eléctricos del módulo.
• Conexiones: conectar los sensores de temperatura y vincular el terminal positivo de cada módulo al terminal positivo correspondiente de la fuente; conectar el segundo terminal en consecuencia.
• Ajustes de corriente: durante el calentamiento aplicar corriente continua según la especificación técnica para −40 °C a +80 °C; durante el enfriamiento, en el periodo de estancia a −40 °C y cuando la temperatura supere 80 °C, reducir la corriente a ≤1,0 % de la potencia pico STC medida para monitorizar la continuidad.
• Regla de retardo: si la temperatura aumenta más de 100 °C/h a las temperaturas más bajas, retrasar la aplicación de corriente hasta que la temperatura alcance −20 °C.

Funciones del software

• Control temporal: ajustes de hora de inicio/fin y función de parada automática.
• Exportación de datos: guarda en formato Excel con exportación histórica reutilizable.
• Visualización en tiempo real: curvas I/V/T por canal.
• Sistema de alarmas: registra tiempo, objeto y descripción del evento para rastreo de fallos.
• Retención: visualización y configuración del periodo de retención de datos guardados (60 segundos por defecto).
• Soporte de archivos Excel para registros de medición y análisis.

Aplicaciones

• Pruebas de producción y control de calidad de módulos PV.
• Ensayos ambientales y de ciclos térmicos en I+D y laboratorios de certificación.
• Estudios de fiabilidad y envejecimiento de módulos fotovoltaicos.

Conformidad

• Diseñado para cumplir los requisitos de ensayo y monitorización de IEC 61215-2:2021 para comprobaciones de continuidad durante ciclos térmicos de módulos PV.
