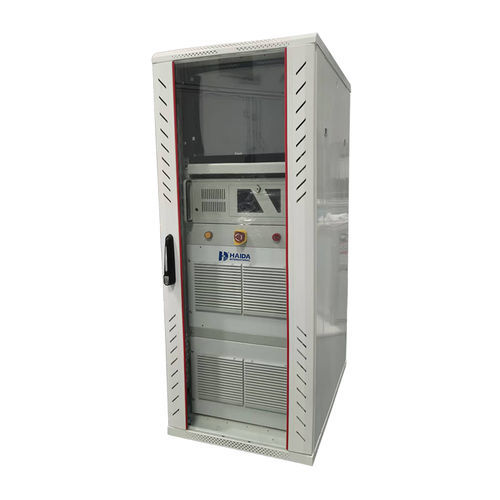

Máquina de prueba de estabilidad 8086-HD

de potenciade corrientede tensión

Descripción del producto
Sistema de ensayo de Degradación Inducida por Potencial (PID) y prueba térmica de diodos by-pass para módulos fotovoltaicos (PV). El sistema simula campos eléctricos intensos y condiciones de humedad-calor, aplica tensiones altas positivas y negativas controladas a los conectores y al armazón del módulo, y se conecta a cámaras ambientales para esfuerzos combinados de temperatura y humedad. Diseñado para la cualificación en laboratorio y en línea de producción de módulos PV de silicio cristalino.

Normas de ensayo

• IEC61215-2: 2021 MQT 21 Potential Induced Degradation Test
• IEC 62804-1-1:2020 Photovoltaic (PV) modules - Test methods for the detection of potential-induced degradation Part 1-1 Crystalline silicon – Delamination
• IEC 63209:2019 Extended-stress testing of photovoltaic modules

Especificaciones del producto
Modelo: 8086-HD
Fuente de alimentación CC regulada: 12 canales independientes con monitorización y control; cada canal puede controlar independientemente la polaridad de la tensión
Rango de tensión: -2000V a 2000V
Resolución de tensión: 1V
Estabilidad de tensión: para salidas continuas de 1000V, 1500V y 2000V, fluctuación ≤2% en 500 horas
Método de conexión: bastidor del módulo a tierra, conector en cortocircuito y luego conectado al terminal de alta tensión. Para ensayos con tensión negativa y recuperación con tensión positiva, solo se realiza el cambio de polaridad sin modificar las conexiones
Precisión de tensión: ±3% (referencia CNAS-CL01-A021:2018)
Tolerancia de tensión: 0,5% (referencia IEC 62804-1-1:2020)
Rango de medida de corriente: 0–1 mA; resolución: 0,01 μA (según IEC 62804-1-1:2020)
Intervalo de adquisición: ≤5 minutos (ajustable por software)
Protecciones de seguridad: alarma de sobrecorriente, sobremodulación de tensión, sobretemperatura; interfaz de comunicación con cámara ambiental
Alimentación: monofásica, 220V, 50Hz

Ventajas del producto

• Aseguramiento de calidad: colaboración con proveedores especializados y supervisión de fabricación
• Eficiencia de costes: precios ajustados al mercado para optimizar el coste total de propiedad
• Equipo QC: inspecciones durante la producción y controles antes del envío según estándares AQL
• Diseño preparado para laboratorio: chasis profesional e integración en bancos de ensayo y racks

Especificaciones técnicas

• Modelo: 8086-HD
• Canales: 12 canales CC regulados independientes
• Rango de tensión: -2000V a 2000V
• Resolución de tensión: 1V
• Estabilidad de tensión: fluctuación ≤2% para salidas continuas (1000/1500/2000V) en 500 horas
• Precisión de tensión: ±3% (CNAS-CL01-A021:2018)
• Tolerancia de tensión: 0,5% (IEC 62804-1-1:2020)
• Rango de medida de corriente: 0–1 mA; resolución 0,01 μA
• Intervalo de adquisición: ≤5 minutos (ajustable por software)
• Protecciones: alarmas de sobrecorriente, sobretensión, sobretemperatura; interfaz de comunicación con cámara ambiental
• Alimentación: monofásica, 220V, 50Hz
