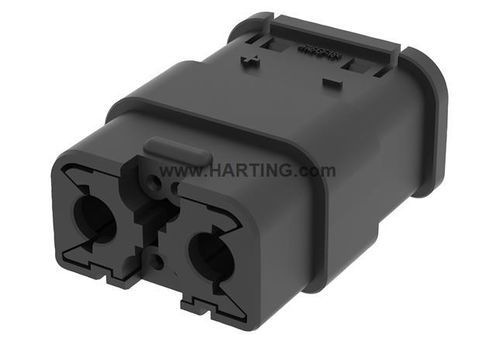

Conector de alimentación eléctrica Han MPC60_B_BS_2/4_F

de datosde engasteIP40

Identificación
Categoría: Conjuntos de conectores
N.º de artículo: 97 00 000 5827
Tipo de producto: Conjunto de conectores para crimpado
Serie: Han® MPC
Funciones: Soporte del protocolo DroneCAN

Versión

• Método de terminación: Crimpado
• Los contactos para crimpado se deben pedir por separado
• No conectar ni desconectar bajo carga eléctrica
• Procesado e instalación solo por personal cualificado
• Aislamiento básico entre contactos de potencia y señal
• No energizar el conector en condición desacoplada

Características técnicas

• Sección conductor potencia: 4 … 10 mm²
• Sección conductor señal: AWG 26 … AWG 23
• Corriente nominal (señal): 1 A
• Tensión nominal (señal): 5 V
• Tensión de impulso nominal (señal): 0,5 kV
• Grado de contaminación (señal): 3
• Corriente nominal (potencia): 60 A
• Corriente nominal a corto plazo (potencia): máx. 350 A durante 10 s (con Han® C 10 mm²)
• Tensión nominal (potencia): 120 V CC
• Tensión de impulso nominal (potencia): 2,5 kV
• Grado de contaminación (potencia): 3
• Temperatura límite: -40 … +90 °C
• Ciclos de acoplamiento: ≥ 500
• Grado de protección (IEC 60529): IP40 (en condición acoplada)

Propiedades de material

• RoHS: conforme
• Estado ELV: conforme
• China RoHS: e
• Sustancias REACH Anexo XVII: No contenidas
• Sustancias REACH Anexo XIV: No contenidas
• Sustancias REACH SVHC: No contenidas
• California Proposition 65: No contenidas
• Protección contra incendios para vehículos ferroviarios: EN 45545-2 (2020-08) + A1 (2023-10) – Conjuntos de requisitos: R22 (HL 1-2); R23 (HL 1-3)

Datos comerciales

• Tamaño de embalaje: 10
• Peso neto: 6,1 g
• País de origen: India
• Número de tarifa aduanera UE: 85389099
• eCl@ss: 27440113 Conectores rectangulares (conjunto)

Especificaciones clave

• Serie: Han® MPC
• Tipo: Conjunto de conectores para crimpado (contactos vendidos por separado)
• Rango conductores potencia: 4–10 mm²
• Conductores señal: AWG 26–23
• Corriente nominal potencia: 60 A (corto plazo hasta 350 A durante 10 s con Han® C 10 mm²)
• Tensión nominal potencia: 120 V CC
• Corriente/tensión nominal señal: 1 A / 5 V
• Protección (acoplado): IP40
• Temperatura de funcionamiento: -40 a +90 °C
• Ciclos de acoplamiento: ≥ 500
