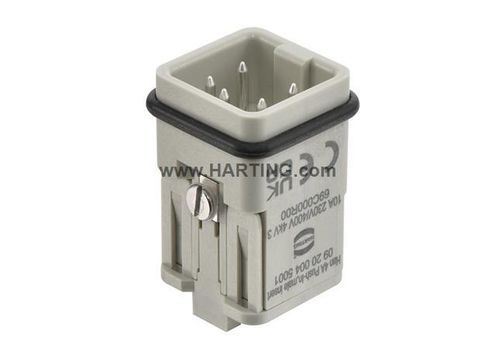

Módulo conector de alimentación eléctrica Han 4A

machoa presión4 polos

Código de producto
Número de artículo: 09 20 004 5001

Descripción

• Tipo: Inserto, terminación Push-In
• Género: Macho
• Serie: Han A®
• Material (inserto): Policarbonato (PC), UL94 V-0
• Color (inserto): RAL 7032 (gris guijarro)
• Contacto PE: Sí

Propiedades clave
Corriente nominal: 10 A
Tamaño: 3 A
Número de contactos: 4
Sección del conductor: 0,5 ... 2,5 mm²
Destornillador recomendado: Plano 0,6 x 3,5; PH1
Temperatura límite: -40 ... +125 °C
Ciclos de acoplamiento: ≥ 500

Normas y aprobaciones
Especificaciones: IEC 60664-1, IEC 61984
Aprobaciones: CE, UKCA
Protección contra incendios en material rodante: EN 45545-2 (2020-08) + A1 (2023-10) — Requisitos R22 (HL 1-3), R23 (HL 1-3)

Datos comerciales
Unidad de embalaje: 10
Peso neto: 15,9 g
País de origen: Rumanía
Partida arancelaria UE: 85366990
GTIN: 5713140447929
eCl@ss: 27440205 Contact insert for industrial connectors
ETIM: EC000438
UNSPSC 24.0: 39121522

Notas
La imagen es solo a título ilustrativo. Consultar la descripción del producto.

Especificaciones técnicas

• Categoría: Inserts
• Método de terminación: Push-In
• Tamaño: 3 A
• Número de contactos: 4
• Sección del conductor (mm²): 0,5 ... 2,5
• Corriente nominal: 10 A
• Tensión asignada (conductor-tierra): 230 V
• Tensión asignada (conductor-conductor): 400 V
• Tensión de impulso asignada: 4 kV
• Grado de polución: 3
• Resistencia de aislamiento: >10^10 Ω
• Destornillador recomendado: Plano 0,6 x 3,5 y PH1
• Temperatura límite: -40 ... +125 °C
• Ciclos de acoplamiento: ≥ 500
• Material (inserto): Policarbonato (PC), UL94 V-0
• RoHS / ELV: conforme
• REACH / SVHC / Anexo XIV / Anexo XVII: No contenido
• California Proposition 65: Sí (Plomo)
• Normas: IEC 60664-1, IEC 61984
• Aprobaciones: CE, UKCA
