Conector combinado Han MPC30_B_BS_2/4_F
de datosde alimentación eléctricarectangular

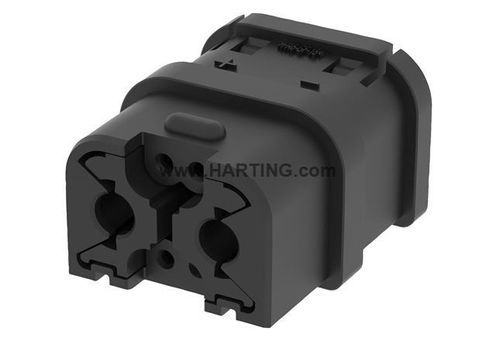

Conector combinado - Han MPC30_B_BS_2/4_F - HARTING - de datos / de alimentación eléctrica / rectangular
Conector combinado - Han MPC30_B_BS_2/4_F - HARTING - de datos / de alimentación eléctrica / rectangular
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
combinado, de datos, de alimentación eléctrica
Forma
rectangular
Tipo de conexión
de engaste
Características eléctricas
de corriente, de tensión, DC
Sector
para aplicaciones industriales
Tipo de protección
IP40
Normas y certificaciones
RoHS
Corriente primaria

Máx.: 30 A

Mín.: 1 A

Tensión

Máx.: 120 V

Mín.: 5 V

Temperatura de funcionamiento

Máx.: 90 °C
(194 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Resumen
Juego de conectores para cajas rectangulares Han MPC que combina contactos de potencia y de señal para aplicaciones industriales. Diseñado para terminación por crimpado; grado de protección IP40 en condición acoplada.

Identificación
Categoría: Juego de conectores
Serie: Han MPC
Características: protocolo DroneCAN

Versión / Terminación
Método de terminación: Terminación por crimpado
  • Por favor solicite los contactos de crimpado por separado.
  • No debe acoplarse o desacoplarse bajo carga eléctrica.
  • El procesamiento y montaje deben realizarse únicamente por personal cualificado.
  • Aislamiento básico entre contactos de potencia y señal.
  • El conector no debe estar energizado en condición no acoplada.


Material y cumplimiento
RoHS: conforme
Estado ELV: conforme
China RoHS: e
Sustancias REACH Anexo XVII: No contenidas
Sustancias REACH ANEXO XIV: No contenidas
Sustancias REACH SVHC: No contenidas
Sustancias California Proposition 65: No contenidas
Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08) + A1 (2023-10)
Conjunto de requisitos con niveles de peligro: R22 (HL 1-2); R23 (HL 1-3)

Datos comerciales
Tamaño del embalaje: 10
Peso neto: 7,04 g
País de origen: India
Número arancelario europeo: 85389099
eCl@ss: 27440113 Conectores rectangulares (juego)

Especificaciones técnicas
  • Sección del conductor (potencia): 0,37 ... 4 mm²
  • Sección del conductor (señal): AWG 26 ... AWG 23
  • Corriente nominal (señal): 1 A
  • Tensión nominal (señal): 5 V
  • Tensión de impulso nominal (señal): 0,5 kV
  • Grado de contaminación (señal): 3
  • Corriente nominal (potencia): 30 A (general)
  • Capacidad de corriente a corto plazo: máx. 180 A durante 10 s (Han-Yellock® 4 mm²)
  • Tensión nominal (potencia): 120 V DC
  • Tensión de impulso nominal (potencia): 2,5 kV
  • Grado de contaminación (potencia): 3
  • Temperatura límite: -40 ... +90 °C
  • Ciclos de acoplamiento: ≥ 500
  • Grado de protección (IEC 60529): IP40 (condición acoplada)
