Conector de red Han Q7/0_I_M_PIT_0.14-1.5
machoa presiónde puesta a tierra

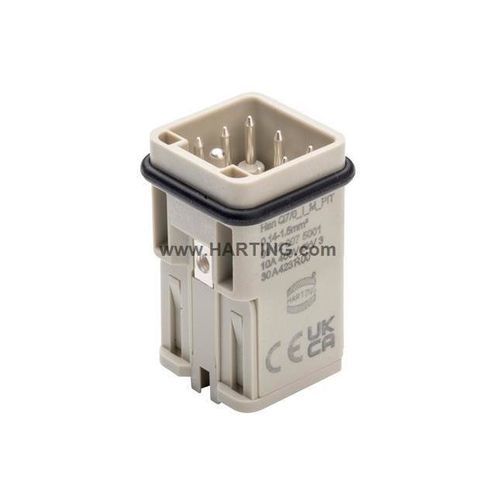

Conector de red - Han Q7/0_I_M_PIT_0.14-1.5 - HARTING - macho / a presión / de puesta a tierra
Conector de red - Han Q7/0_I_M_PIT_0.14-1.5 - HARTING - macho / a presión / de puesta a tierra
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de red
Tipo de conexión
macho, a presión
Características eléctricas
de puesta a tierra
Material
de policarbonato, de aleación de cobre, de plata
Normas y certificaciones
RoHS
Otras características
para numerosos ciclos de conexión
Corriente primaria

10 A

Tensión

400 V

Temperatura de funcionamiento

Máx.: 125 °C
(257 °F)

Mín.: -40 °C
(-40 °F)

Descripción

Resumen
  • Producto: Han Q7/0_I_M_PIT_0.14-1.5mm²
  • N.º de artículo: 09 12 007 5001
  • Serie: Han® Q
  • Tipo: Inserto de contacto, Push-In, macho
  • Material (inserto): Policarbonato (PC) — Color: RAL 7032 (gris guijarro)
  • Contactos: 7 — Material: aleación de cobre, recubrimiento plateado
  • Sección de conductor: 0,14 ... 1,5 mm² (con terminal de cable 0,5 ... 1,5 mm²; sin terminal 0,14 ... 1,5 mm²)
  • Corriente nominal: 10 A — Tamaño: 3 A


Identificación
  • N.º de artículo: 09 12 007 5001
  • Serie / Denominación: Han® Q
  • Código de identificación: 7/0


Versión
  • Método de terminación: Push-In
  • Polaridad: macho
  • Tamaño: 3 A
  • Número de contactos: 7
  • Contacto PE: Sí


Características técnicas
  • Sección de conductor: 0,14 ... 1,5 mm² (con terminal de cable 0,5 ... 1,5 mm²; sin terminal 0,14 ... 1,5 mm²)
  • Corriente nominal: 10 A
  • Tensión nominal: 400 V
  • Tensión de impulso nominal: 6 kV
  • Grado de contaminación: 3
  • Resistencia de aislamiento: > 10⁁10 Ω
  • Temperatura límite: -40 ... +125 °C
  • Ciclos de acoplamiento: ≥ 500


Propiedades del material
  • Material (inserto): Policarbonato (PC)
  • Color (inserto): RAL 7032 (gris guijarro)
  • Material (contactos): Aleación de cobre
  • Superficie (contactos): Plateada
  • Clase de inflamabilidad (UL 94): V-0
  • RoHS: conforme
  • Estado ELV: conforme
  • China RoHS: e
  • REACH Anexo XVII / Anexo XIV / SVHC: No contenido
  • California Proposition 65: No contenido
  • Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08) + A1 (2023-10)
  • Conjunto de requisitos con niveles de riesgo: R22 (HL 1-3), R23 (HL 1-3)


Especificaciones y aprobaciones
  • IEC 60664-1
  • IEC 61984


Datos comerciales
  • Tamaño del embalaje: 10
  • Peso neto: 17,4 g
  • País de origen: Rumanía
  • Número de tarifa aduanera europea: 85389099
  • GTIN: 5713140451032
  • eCl@ss: 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0: 39121522


Características / especificaciones técnicas
  • N.º de artículo: 09 12 007 5001
  • Nombre comercial: Han® Q
  • Serie: Han® Q
  • Tipo: Inserto, Push-In, macho
  • N.º de contactos: 7
  • Sección de conductor: 0,14 ... 1,5 mm² (con terminal 0,5 ... 1,5 mm² sin)
  • Corriente nominal: 10 A
  • Tensión nominal: 400 V
  • Tensión de impulso nominal: 6 kV
  • Grado de contaminación: 3
  • Resistencia de aislamiento: > 10⁁10 Ω
  • Rango de temperatura: -40 ... +125 °C
  • Material (inserto): Policarbonato (PC), RAL 7032
  • Contactos: Aleación de cobre, plateados
  • Ciclos de acoplamiento: ≥ 500
  • Normas: IEC 60664-1, IEC 61984
  • GTIN/EAN: 5713140451032
