Conector de alimentación eléctrica Han Q5/0_I_F_PIT_0.5-2.5
hembraa presiónde corriente

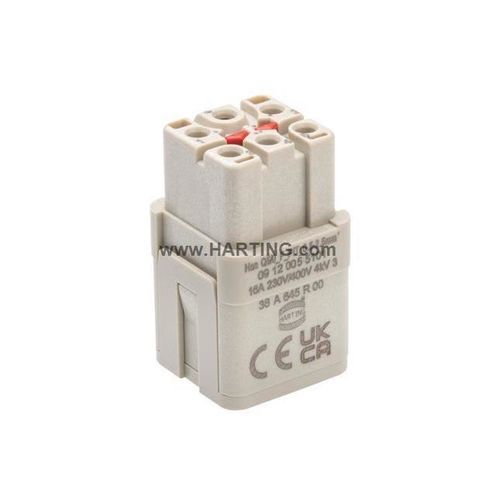

Conector de alimentación eléctrica - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - hembra / a presión / de corriente
Conector de alimentación eléctrica - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - hembra / a presión / de corriente
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de alimentación eléctrica
Tipo de conexión
hembra, a presión
Características eléctricas
de corriente, de tensión
Material
de policarbonato, de PC, de aleación de cobre, de plata
Normas y certificaciones
RoHS
Corriente primaria

16 A

Tensión

Mín.: 230 V

Máx.: 400 V

Temperatura de funcionamiento

Mín.: -40 °C
(-40 °F)

Máx.: 125 °C
(257 °F)

Descripción

Resumen del producto
  • Categoría: Inserts
  • Serie: Han® Q
  • Terminación: Push-In
  • Género: Hembra
  • Contactos: 5
  • Sección del conductor: 0,5 ... 2,5 mm²
  • Corriente nominal: 16 A
  • Tamaño: 3 A
  • Material de carcasa: Policarbonato (PC), RAL 7032 (gris guijarro)
  • Material de contactos: Aleación de cobre, plateado


Identificación
Número de artículo: 09 12 005 5101
GTIN (EAN): 5713140447905

Características técnicas
  • Método de terminación: Push-In
  • Número de contactos: 5
  • Contacto PE: Sí
  • Sección del conductor (mm²): 0,5 ... 2,5
  • Corriente nominal: 16 A
  • Tamaño: 3 A
  • Tensión nominal conductor-tierra: 230 V
  • Tensión nominal conductor-conductor: 400 V
  • Tensión de impulso nominal: 4 kV
  • Grado de contaminación: 3
  • Resistencia de aislamiento: >10·10 Ω
  • Temperatura límite: -40 ... +125 °C
  • Ciclos de acoplamiento: ≥ 500


Propiedades del material
  • Material del inserto: Policarbonato (PC)
  • Color del inserto: RAL 7032 (gris guijarro)
  • Material de los contactos: Aleación de cobre
  • Superficie de contacto: Plateada
  • Clase de inflamabilidad (UL 94): V-0
  • RoHS: conforme
  • ELV: conforme
  • China RoHS: e
  • REACH Anexo XVII / ANEXO XIV / SVHC: No contenido
  • California Proposition 65: No contenido
  • Protección contra incendios en vehículos ferroviarios: EN 45545-2 (2020-08) + A1 (2023-10); Requisitos y niveles de peligro: R22 (HL 1-3), R23 (HL 1-3)


Especificaciones y aprobaciones
IEC 60664-1
IEC 61984

Datos comerciales
  • Tamaño del embalaje: 10
  • Peso neto: 21 g
  • País de origen: Rumanía
  • Número de tarifa aduanera europea: 85389099
  • GTIN (EAN): 5713140447905
  • eCl@ss: 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0: 39121522


Características / especificaciones técnicas
  • Método de terminación: Push-In
  • Contactos: 5 (hembra)
  • Sección del conductor: 0,5 ... 2,5 mm²
  • Corriente nominal: 16 A
  • Tensión nominal (C-T): 230 V; (C-C): 400 V
  • Tensión de impulso nominal: 4 kV
  • Grado de contaminación: 3
  • Temperatura límite: -40 ... +125 °C
  • Material (inserto): Policarbonato (PC); Color: RAL 7032
  • Material (contactos): Aleación de cobre; Superficie: Plateada
  • Embalaje: 10 uds; Peso neto: 21 g; Origen: Rumanía
