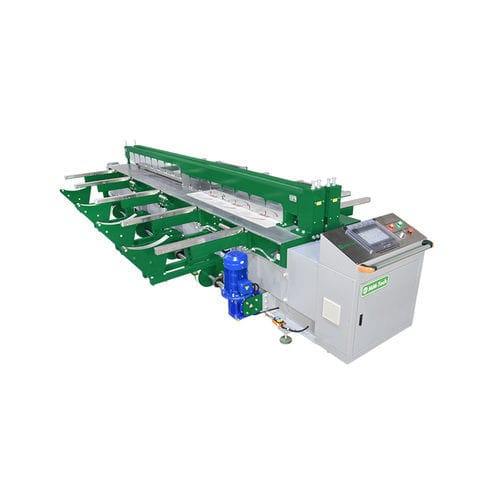

Máquina de soldar a tope SWT-PH2000

controlada por PLCbenchtoppara tanque

Descripción general
Máquina de soldadura por fusión a tope diseñada para láminas termoplásticas (PE, PP, PVC, PVDF, PC, ABS, acrílico). Admite soldadura circular horizontal y unión vertical a 90° opcional. El SWT-PH2000 cubre espesores de 3 a 25 mm con longitud máxima de soldadura de 2000 mm, orientado a aplicaciones industriales como tanques, conductos y tratamiento de agua. Control preciso de la placa calefactora (±5 °C) y control CNC para soldaduras repetibles.

Capacidades clave

• Materiales soldados: PE, PP, PVC, PVDF, PC, ABS, acrílico (incluidas láminas de doble pared)
• Espesor soldable: 3–25 mm
• Longitud máxima de soldadura: 2000 mm
• Admite soldadura circular horizontal; unión vertical 90° opcional
• Sistema de soldadura CNC automático y control preciso de la placa calefactora (±5 °C)
• Placa de calentamiento recubierta de teflón, pinzas neumáticas y mordaza automática para enrollado
• Control PLC con pantalla táctil de 10" y mando remoto inalámbrico para el motor de la correa

Aplicaciones

• Sistemas de tratamiento de agua
• Tanques y recipientes de agua
• Depósitos químicos
• Conductos de ventilación y scrubbers
• Tanques de galvanoplastia
• Piscinas
• Depósitos de agua para camiones de bomberos
• Instalaciones de acuicultura

Características del producto

• Cumple la norma de soldadura DVS 2207
• Sistema de soldadura automático CNC para repetibilidad
• Capacidad de soldadura de bisagras/ángulos para mayor precisión
• Pinzas neumáticas y elevación multipunto de mordazas
• Posicionamiento de alta precisión y calentamiento estable
• Componentes de calidad (Festo, Siemens, Schneider Electric)
• Opción de brazo oscilante o dispositivo de columna para uniones anguladas

Tabla técnica (valores clave)
Materiales soldables: PE, PP, PVC, PVDF, PC, ABS, láminas acrílicas de doble pared
Longitud máxima de trabajo: 2000 mm
Espesor soldable: 3–25 mm
Diámetro mínimo del cilindro: 350 mm
Ajuste de presión: digital (válvula proporcional eléctrica SMC)
Consumo: 6,5 kW (placa calefactora 3,5 kW)
Alimentación: 230 V AC 1P 50/60Hz
Aire comprimido: 6–8 kg/cm²
Motor correa: 3 kW
Abrazaderas: abrazaderas neumáticas de bloqueo, mordaza automática para enrollado
Sistema de soldadura: CNC; Pantalla: WEINVIEW 10"; PLC: SIEMENS / MITSUBISHI
Corriente a plena carga: 22 A
Revestimiento placa calefactora: Teflón (Dupont)

Especificaciones

• Modelo: SWT-PH2000
• Materiales compatibles: PE, PP, PVC, PVDF, PC, ABS, acrílico
• Espesor soldable: 3–25 mm
• Longitud máxima de soldadura: 2000 mm
• Diámetro mínimo del cilindro: 350 mm
• Control de presión: digital (válvula SMC)
• Control de soldadura: CNC con PLC Siemens/Mitsubishi y pantalla táctil WEINVIEW 10"
• Potencia: 6,5 kW; placa calefactora 3,5 kW
• Alimentación: 230 V AC 1P 50/60Hz; corriente plena carga 22 A
• Aire comprimido: 6–8 kg/cm²
• Motor correa: 3 kW; cable alimentación: 4 × 4 mm²
• Norma: DVS 2207
