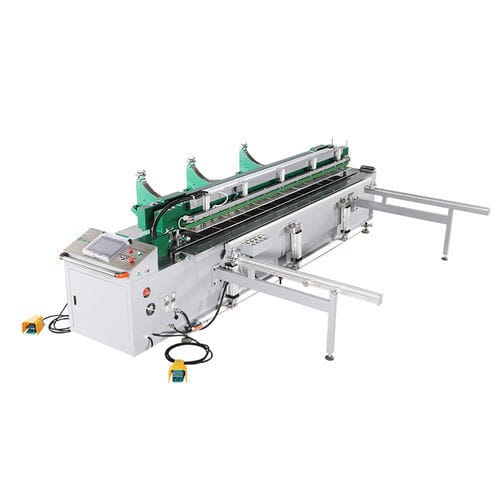

Máquina curvadora neumática SWT-PZ6000

para perfiles de PVCpara perfiles de plásticoshorizontal

Resumen
La SWT-PZ6000 es una máquina CNC de soldadura y plegado de láminas termoplásticas (PE, PP, PVC, PVDF, PC, ABS, láminas acrílicas de doble pared). Realiza soldadura circular horizontal y plegado de una sola lámina de 0 a 95°, con una anchura máxima de trabajo de 6000 mm. El control digital de temperatura, los servomecanismos y el control CNC garantizan calentamiento uniforme y calidad de soldadura y plegado repetible, adecuada para la fabricación de grandes contenedores y tuberías plásticas industriales.

Aplicaciones

• Sistemas de tratamiento de agua
• Tanques y recipientes de agua
• Torres de tratamiento de gases residuales
• Sistemas de ventilación
• Piscinas
• Depuradores (scrubbers)
• Tanques de galvanoplastia y procesos químicos
• Tanques de agua para camiones de bomberos
• Tanques para acuicultura

Características principales

• Cumple con el estándar de soldadura DVS2207
• Sistema de soldadura automático CNC
• Soldadura en conexiones de bisagra para mayor precisión
• Mando a distancia inalámbrico para el motor de la correa
• Abrazadera totalmente automática para laminado
• Abrazaderas de bloqueo neumáticas
• Termostato con doble pantalla digital
• Componentes de calidad: Festo, Siemens, Schneider Electric
• Posicionamiento de alta precisión, calentamiento estable y repetible, soldadura en línea recta
• Elevación de abrazaderas con control multipunto
• Placa calefactora con recubrimiento de teflón (Dupont)
• Dispositivos opcionales: brazo oscilante, dispositivo columna, enrollador automático
• PLC Siemens/Mitsubishi con pantalla táctil WEINVIEW de 10 pulgadas
• Espesores soldables: lámina rígida 3–50 mm; chapa hueca hasta 80 mm; espesor de doblado 3–25 mm

Especificaciones técnicas

• Materiales soldables: PE, PP, PVC, PVDF, PC, ABS, láminas acrílicas de doble pared
• Longitud máxima de trabajo: 6000 mm
• Espesores soldables: rígido 3–50 mm; hueco hasta 80 mm
• Rango/espesor de plegado: 0–95°; 3–25 mm
• Diámetro mínimo del cilindro: 600 mm
• Ajuste de presión: digital; controlador de presión: válvula proporcional eléctrica SMC
• Consumo de energía: 28 kW; alimentación: CA 380V 3P 50/60Hz; corriente plena: 59 A; cable: 4×10 mm²
• Aire comprimido: 6–8 kg/cm²
• Motor del cilindro: 4.4 kW
• Abrazaderas de bloqueo: neumáticas
• Sistema de soldadura: CNC
• Pantalla/Control: WEINVIEW 10 pulgadas; PLC Siemens/Mitsubishi

Modelo

• Modelo: SWT-PZ6000
• Ancho máximo de trabajo: 6000 mm
