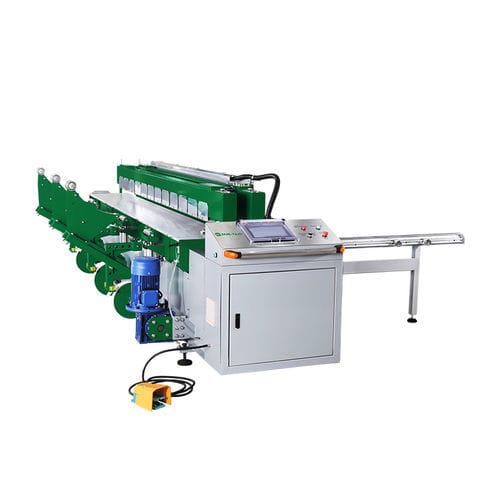

Máquina de soldar de placa caliente SWT-PZ3000

de moletaautomáticapara la industria del plástico

Resumen
Máquina de soldadura y doblado diseñada para láminas termoplásticas (PE, PP, PVC, PVDF, PC, ABS y paneles acrílicos de doble pared). Realiza soldadura circular horizontal y doblado de una sola lámina de 0° a 95°. El MM-Tech SWT-PZ3000 es un sistema integrado CNC para hojas de hasta 3000 mm de ancho, indicado para tanques de galvanoplastia, conductos de aire y otras estructuras plásticas de tamaño medio.

Tabla técnica

• Materiales soldables: PE, PP, PVC, PVDF, PC, ABS, paneles acrílicos de doble pared
• Longitud máxima de trabajo (mm): 3000
• Espesor soldable (mm): lámina rígida 3–50; panel hueco hasta 80
• Espesor de flexión (mm): 3–25
• Diámetro mínimo del cilindro (mm): 350
• Método de ajuste de presión: digital
• Control de presión: válvula proporcional eléctrica SMC
• Consumo energético (kW): 17
• Alimentación: AC 380V 3P 50/60Hz
• Conexión aire comprimido: 6–8 kg/cm²
• Motor del cilindro: 4.4 kW
• Abrazaderas de bloqueo: neumáticas
• Sistema de soldadura: CNC
• Pantalla: WEINVIEW 10"
• Panel de control hardware: PLC SIEMENS / MITSUBISHI
• Corriente a plena carga (A): 33.5
• Tamaño del cable de alimentación: 4 × 6 mm²

Funciones principales

• Cumple el estándar de soldadura DVS2207
• Sistema de soldadura automático CNC para uniones repetibles
• Soldadura en conexión de bisagra para mayor precisión
• Control remoto inalámbrico para el motor de la correa (opcional)
• Abrazadera totalmente automática para laminado/rolado
• Abrazaderas de bloqueo neumáticas con control de elevación multipunto
• Termostato digital de doble visualización y placa de calentamiento estable (recubrimiento de Teflón Dupont)
• Posicionamiento de alta precisión de la lámina para calentamiento estable y soldadura en línea recta
• Componentes de calidad: Festo, Siemens, Schneider Electric
• Opcionales: brazo oscilante o dispositivo de columna

Especificaciones técnicas

• Modelo: SWT-PZ3000
• Ancho máximo de trabajo: 3000 mm
• Materiales compatibles: PE, PP, PVC, PVDF, PC, ABS, acrílico de doble pared
• Espesores soldables: lámina rígida 3–50 mm; panel hueco hasta 80 mm
• Rango de plegado: 0°–95°; espesor de plegado 3–25 mm
• Diámetro mínimo del cilindro: 350 mm
• Control: CNC con PLC SIEMENS / MITSUBISHI y HMI WEINVIEW 10"
• Control de presión: digital; válvula proporcional eléctrica SMC
• Alimentación: AC 380V 3P 50/60Hz; potencia 17 kW; corriente 33.5 A; cable 4×6 mm²
• Motor del cilindro: 4.4 kW
• Aire comprimido requerido: 6–8 kg/cm²
