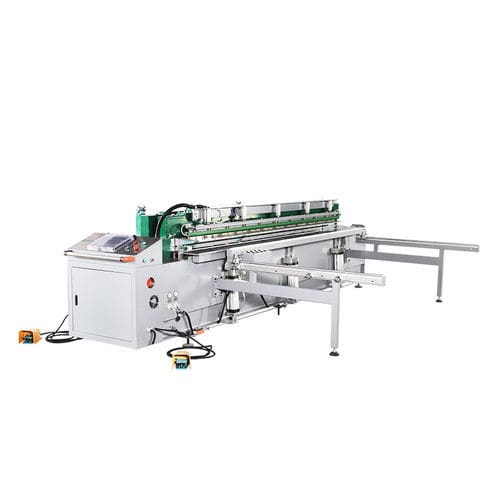

Máquina curvadora eléctrica SWT-PZ1500

para perfiles de PVCpara perfiles de plásticosde chapa

Resumen
Esta máquina de soldadura y plegado está diseñada para procesar láminas termoplásticas (PE, PP, PVC, PVDF, PC, ABS, acrílico). Admite soldadura circular horizontal, soldadura plana, doblado por rodillo y plegado hoja por hoja de 0° a 95°. Se emplea para fabricar tanques, conductos y componentes estructurales donde se necesita una solución integrada y de bajo espacio.

MM-Tech SWT-PZ1500
La MM-Tech SWT-PZ1500 está diseñada para el procesamiento preciso y repetible de paneles termoplásticos hasta 1500 mm de ancho. Integra funciones de soldadura plana, plegado 5°–95° y curvado por rodillos en una sola unidad. El control se realiza mediante PLC Mitsubishi/SIEMENS con regulación digital de temperatura y pantalla WEINVIEW de 10". Componentes clave: válvula proporcional SMC para control de presión, placa de calentamiento revestida en Teflón DuPont y abrazaderas neumáticas multipunto para posicionamiento estable.

Características

• Cumple con la norma de soldadura DVS2207
• Sistema de soldadura automático controlado por CNC
• Soldadura de unión con bisagra para mayor precisión
• Control remoto inalámbrico para el motor de la cinta
• Abrazadera automática para laminación/rodado
• Abrazaderas de bloqueo neumáticas con control multipunto
• Termostato con doble pantalla digital
• Posicionamiento de alta precisión, calentamiento y nivelado estables y repetibles
• Componentes de Festo, Siemens, Schneider Electric
• Opcionales: dispositivo de brazo oscilante o dispositivo de columna
• Espesor soldable: 2–15 mm

Especificaciones técnicas (resumen)
Materiales soldables: PE, PP, PVC, PVDF, PC, ABS, láminas acrílicas de doble pared
Ancho de trabajo máximo: 1500 mm
Espesor soldable / plegado: 2–15 mm
Rango de plegado: 0°–95° (soporta 5°–95° y curvado por rodillo)
Diámetro mínimo del cilindro: 280 mm
Ajuste de presión: Digital (válvula proporcional eléctrica SMC)
Consumo eléctrico: 8 kW
Alimentación: AC 380V 1P 50/60Hz
Aire comprimido: 6–8 kg/cm²
Motor del cilindro: 2.2 kW
Abrazaderas de bloqueo: Neumáticas
Sistema de soldadura: CNC
Pantalla: WEINVIEW 10"
Panel de control: SIEMENS / MITSUBISHI PLC
Corriente a plena carga: 14 A
Tamaño del cable de alimentación: 4 × 2.5 mm²

Aplicaciones

• Tanques y contenedores
• Conductos y componentes de ventilación
• Revestimientos resistentes a productos químicos y scrubbers
• Baños galvánicos y depósitos de proceso
• Equipos de acuicultura y tratamiento de agua

Características / especificaciones técnicas

• Modelo: SWT-PZ1500
• Marca: MM-Tech
• Ancho máximo de trabajo: 1500 mm
• Materiales compatibles: PE, PP, PVC, PVDF, PC, ABS, acrílico de doble pared
• Espesor de trabajo: 2–15 mm
• Plegado: 0°–95° (por hoja) y curvado por rodillo
• Control: sistema de soldadura CNC con PLC SIEMENS / MITSUBISHI y pantalla WEINVIEW 10"
• Control de presión: digital, válvula proporcional SMC
• Placa de calentamiento: recubrimiento Teflón DuPont
• Norma: conforme DVS2207
