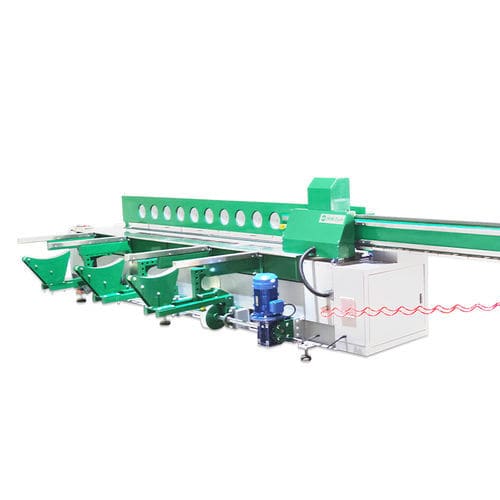

Máquina de soldar a tope SWT-PH3000

controlada por PLCindependientepara PVC

Resumen
La MM-Tech SWT-PH3000 es una máquina de soldadura por fusión a tope con control CNC para láminas termoplásticas. Admite soldadura circular horizontal y puede configurarse para uniones verticales a 90°. Materiales soldables: PE, PP, PVC, PVDF, PC, ABS y láminas acrílicas de doble pared.

Descripción detallada
Diseñada para aplicaciones industriales que requieren soldadura de piezas de gran formato con resultados repetibles. Incorpora PLC SIEMENS/MITSUBISHI con pantalla táctil WEINVIEW de 10", ajuste digital de presión mediante válvula proporcional eléctrica SMC y placa de calentamiento con recubrimiento de teflón. La máquina incluye dispositivos automáticos de enrollado, abrazaderas neumáticas de bloqueo y control remoto para el motor de la correa para facilitar las operaciones continuas de soldadura.

Aplicaciones

• Sistemas y tanques de tratamiento de agua
• Contenedores y depósitos de gran capacidad
• Piscinas
• Sistemas de ventilación y torres de tratamiento de gases
• Scrubbers y tanques de galvanoplastia
• Depósitos de agua para camiones de bomberos
• Tanques de acuicultura

Ficha técnica (resumen)

• Materiales soldables: PE, PP, PVC, PVDF, PC, ABS, láminas acrílicas de doble pared
• Máx. longitud de trabajo (mm): 3000 mm
• Espesor soldable (mm): Lámina rígida 3–50 mm (algunas referencias indican 3–40 mm); Lámina hueca hasta 80 mm
• Diámetro mínimo del cilindro (mm): 350 mm
• Ajuste de presión: Digital
• Control de presión: Válvula proporcional eléctrica SMC
• Consumo de energía (kW): 9 kW (placa de calentamiento 3P / 6 kW; motor de la correa 3 kW)
• Alimentación: CA 380V 3P 50/60Hz
• Conexión de aire comprimido: 6–8 kg/cm²
• Control: CNC con PLC SIEMENS / MITSUBISHI y pantalla WEINVIEW 10"

Características principales

• Cumple la norma de soldadura DVS2207
• Sistema automático de soldadura CNC
• Soldadura de conexión con bisagra para mejor alineación
• Control remoto inalámbrico para el motor de la correa
• Abrazadera totalmente automática para enrollado
• Abrazaderas de bloqueo neumáticas y elevación multipunto
• Termostato con doble pantalla digital
• Posicionamiento de alta precisión, calentamiento estable y soldadura en línea recta
• Placa de calentamiento recubierta de teflón por Dupont
• Componentes: Festo, Siemens, Schneider Electric
• Opcionales: dispositivo de 90° y brazo oscilante / dispositivo de columna
